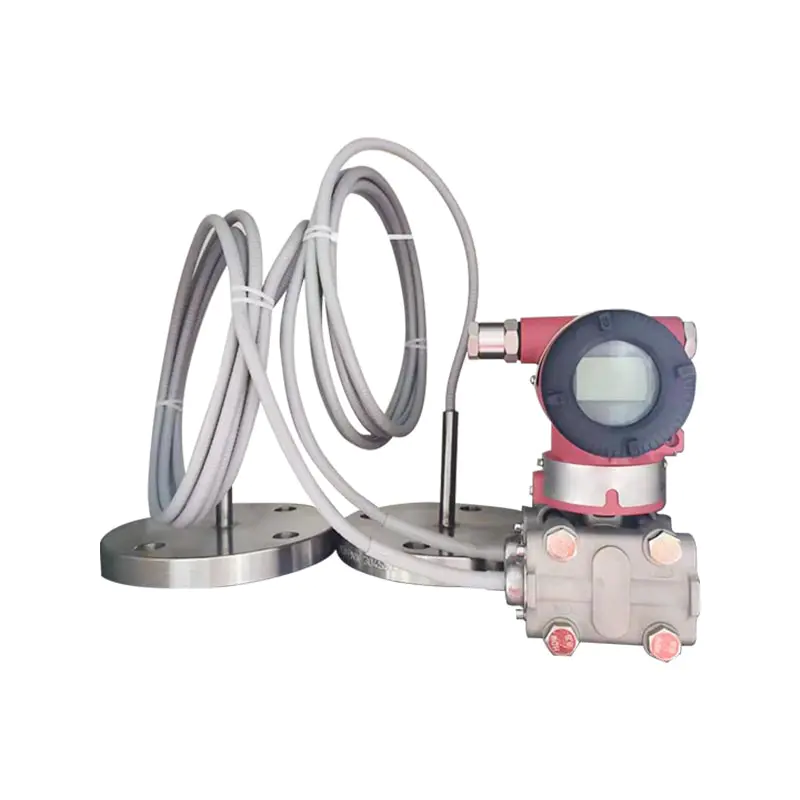

XG3051DP ডিফারেনশিয়াল প্রেসার রিমোট ট্রান্সমিটার

পণ্য পরিচিতি:
XG3051DP বুদ্ধিমান রিমোট ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার, ডুয়াল-ফ্ল্যাঞ্জ কৈশিক রিমোট ট্রান্সমিশন স্ট্রাকচার, মাঝারি ডিফারেনশিয়াল চাপ পরিমাপ করে এবং তরল স্তর, প্রবাহ হার, ঘনত্ব এবং ডিফারেনশিয়াল চাপ পরিমাপ অর্জন করতে পারে; সেন্সর বডি থেকে পরিমাপ করা মাধ্যমটিকে বিচ্ছিন্ন করে, উচ্চ সান্দ্রতা, সহজ স্ফটিককরণ, সহজ দৃঢ়করণ, উচ্চ তাপমাত্রা, শক্তিশালী ক্ষয়কারী মিডিয়ার সাথে খাপ খায় এবং পরিমাপ ঝিল্লি বাক্সের অবরোধ এবং ক্ষয় প্রতিরোধ করে।
দুটি তারের 4-20mA HART প্রোটোকল আউটপুট, HART কন্ট্রোলার এবং হেডার বোতামের অন-সাইট কনফিগারেশন, রেঞ্জ মাইগ্রেশন, অ্যাডজাস্টেবল ড্যাম্পিং, উচ্চ নির্ভুলতা এবং ভাল দীর্ঘমেয়াদী স্থিতিশীলতা সমর্থন করে; বিস্ফোরণ-প্রমাণ সুরক্ষা সহ ঐচ্ছিক এলসিডি। ঝিল্লিটি 316L, Hastelloy, tantalum ইত্যাদি উপাদান দিয়ে তৈরি হতে পারে। এটি PLC/DCS সিস্টেমের সাথে সংযুক্ত হতে পারে এবং সাধারণত বন্ধ ট্যাঙ্ক, প্রতিক্রিয়া জাহাজ এবং থ্রোটলিং ডিভাইসের তরল স্তর এবং প্রবাহের হার পরিমাপের জন্য ব্যবহৃত হয়।

প্রযোজ্য শিল্প:
পেট্রোকেমিক্যাল শিল্প: প্রতিক্রিয়া কেটলি, স্টোরেজ ট্যাংক তরল স্তর, প্রবাহ সনাক্তকরণ
কয়লা রাসায়নিক শিল্প: বিভিন্ন প্রক্রিয়া ট্যাঙ্ক এবং টাওয়ারে তরল স্তরের ডিফারেনশিয়াল চাপের নিরীক্ষণ
বিদ্যুৎ: বয়লার, তাপীয় সিস্টেম ডিফারেনশিয়াল চাপ, তরল স্তর পরিমাপ
ধাতুবিদ্যা: গলানোর প্রক্রিয়া ট্যাঙ্ক এবং সিল করা পাত্রের পরীক্ষা
ফার্মাসিউটিক্যাল: বদ্ধ প্রতিক্রিয়া ট্যাঙ্ক এবং গাঁজন ট্যাঙ্কগুলিতে তরল স্তরের পরিমাপ
খাদ্য এবং পানীয়: সান্দ্র উপকরণ, সিল করা ট্যাঙ্কে তরল স্তর
জল চিকিত্সা: রাসায়নিক বর্জ্য জল ট্যাঙ্ক, বন্ধ পাত্রে তরল স্তর
কাগজ তৈরি: সজ্জা এবং সান্দ্র মাঝারি ট্যাঙ্কে তরল স্তরের ডিফারেনশিয়াল চাপ

আমাদের সাথে যোগাযোগ করুন
PREV：XG3051DP ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারপরবর্তী：XG3051T ডিফারেনশিয়াল চাপ/পরম চাপ রিমোট ট্রান্সমিটার
FAQ প্রক্রিয়া সংযোগ নির্দেশাবলী ইনপুট আউটপুট প্রতিক্রিয়া সময় সাধারণ শর্তাবলী বৈদ্যুতিক সংযোগ মডেল এবং স্পেসিফিকেশন কোড টেবিল মাত্রা

প্রশ্ন 1: পরিমাপের জন্য XG3051DP ডুয়াল-ফ্ল্যাঞ্জ রিমোট ট্রান্সমিটারের মূল উদ্দেশ্য কী?
A: প্রধানত ডিফারেনশিয়াল চাপ পরিমাপের জন্য ব্যবহৃত হয়; প্রায়শই বন্ধ ট্যাঙ্কে তরল স্তর, প্রবাহের হার এবং মাঝারি ঘনত্ব পরিমাপের জন্য ব্যবহৃত হয়। ডাবল ফ্ল্যাঞ্জ কৈশিক বিচ্ছিন্নতা কাঠামো, উচ্চ সান্দ্রতা, সহজ স্ফটিককরণ, শক্তিশালী জারা এবং উচ্চ তাপমাত্রার মিডিয়ার জন্য উপযুক্ত, সেন্সর বডির মাঝারি বাধা এবং ক্ষয় এড়াতে, আউটপুট 4-20mA হার্ট, এবং DCS/PLC সিস্টেমের সাথে ইন্টারফেস।
প্রশ্ন 2: ডাবল ফ্ল্যাঞ্জ ইনস্টলেশনের পরে ভুল শূন্য বিন্দু এবং সংখ্যাসূচক প্রবাহের কারণ কী?
উত্তর: পরিবেশগত তাপমাত্রা পরিবর্তন, কৈশিক সংকোচন, ঝিল্লি স্কেলিং এবং স্ফটিককরণ এবং ভুল মাইগ্রেশন প্যারামিটার সেটিংসের কারণে ড্রিফট হতে পারে। ইনস্টলেশনের পরে, অন-সাইট জিরো পয়েন্ট মাইগ্রেশন করা আবশ্যক; কৈশিকগুলির স্কুইজিং এবং ছোট-ব্যাসার্ধের নমন এড়িয়ে চলুন; অপারেটিং তাপমাত্রা উল্লেখযোগ্যভাবে পরিবর্তিত হলে, উপযুক্তভাবে যন্ত্র স্যাঁতসেঁতে বাড়ান।
প্রশ্ন 3: ফ্ল্যাঞ্জ ডায়াফ্রামের উপাদান কীভাবে চয়ন করবেন?
একটি: 316L স্টেইনলেস স্টীল স্বাভাবিক কাজের অবস্থার জন্য নির্বাচিত হয়; হ্যাস্টেলয় অ্যালয় এবং ট্যান্টালাম ফিল্ম থেকে ক্ষয়কারী মিডিয়া নির্বাচন করা যেতে পারে। অর্ডার দেওয়ার সময়, মধ্যচ্ছদা এবং কৈশিক ভরাট তরল সহজে মেলানোর জন্য মাঝারি নাম, তাপমাত্রা এবং চাপ প্রদান করুন।
প্রশ্ন 4: কৈশিক টিউব ইনস্টল করার জন্য ট্যাবু কি কি?
উত্তর: কৈশিক টিউব কাটা বা শক্ত নমন অনুমোদিত নয়; ন্যূনতম নমন ব্যাসার্ধ হল> 50 মিমি, এবং সেগুলিকে চেপে বা বাম্প করা যাবে না। কৈশিক নল ভিতরে সিলিং তরল দিয়ে ভরা হয়। একবার এটি ক্ষতিগ্রস্ত এবং লিক হয়ে গেলে, যন্ত্রটি সরাসরি ব্যর্থ হবে এবং সাইটে মেরামত করা যাবে না।

ফ্ল্যাঞ্জগুলি ফরওয়ার্ড না করে একতরফা ফরওয়ার্ড করার জন্য সংযোগ নির্দেশাবলী প্রক্রিয়া করুন

1/2-NPT স্টেইনলেস স্টিল উপবৃত্তাকার ফ্ল্যাঞ্জ (কোড 1) 100016 1. প্রেসার চেম্বার ফ্ল্যাঞ্জ
2. ও-রিং সীল
3. NPT 1/2 উপবৃত্তাকার ফ্ল্যাঞ্জ সংযোগ
4. বোল্ট
M20x1.5 স্টেইনলেস স্টিল টি-সংযোগকারী (কোড 2) 100007 1. চাপ চেম্বার ফ্ল্যাঞ্জ
2. M20×1.5 টি-আকৃতির পুরুষ থ্রেডেড ফিটিং
3. বোল্ট
4. ও-রিং
5. M20×1.5 বাদাম
6. প্রেসার লিড-ইন টিউব

পরিমাপ পরামিতি: ডিফারেনশিয়াল চাপ, তরল স্তর

পরিমাপ পরিসীমা
নিম্ন সীমা থেকে -100% ইউআরএল (নিরন্তর সামঞ্জস্যযোগ্য)
উচ্চ সীমা 100% পর্যন্ত URL (নিরন্তর সামঞ্জস্যযোগ্য)
সারণি 1 — রেঞ্জ কোড এবং রেঞ্জের মধ্যে সম্পর্ক
রেঞ্জ কোড ন্যূনতম পরিসর সর্বোচ্চ পরিসীমা রেটেড চাপ (সর্বোচ্চ)
B 1 kPa 6 kPa দূরবর্তী ফ্ল্যাঞ্জের রেট করা চাপ
C 4 kPa 40 kPa দূরবর্তী ফ্ল্যাঞ্জের রেট করা চাপ
D 25 kPa 250 kPa দূরবর্তী ফ্ল্যাঞ্জের রেট করা চাপ
E 200 kPa 2 এমপিএ দূরবর্তী ফ্ল্যাঞ্জের রেট করা চাপ
সারণী 2 দূরবর্তী সীল ফ্ল্যাঞ্জ বনাম ন্যূনতম পরিসর
লেভেল ফ্ল্যাঞ্জ টাইপ নামমাত্র ব্যাস ন্যূনতম পরিসর
একক দূরবর্তী সীল ডুয়াল রিমোট সীল
ফ্ল্যাট টাইপ DN 50 / 2" 10 kPa 10 kPa
ফ্ল্যাট টাইপ DN 80/3" 6 kPa 1 kPa
ফ্ল্যাট টাইপ DN 4" 6 kPa 1 kPa
সন্নিবেশিত প্রকার DN 50 / 2" 16 kPa 16 kPa
সন্নিবেশিত প্রকার DN 80 / 2" 6 kPa 1 kPa
সন্নিবেশিত প্রকার DN 4" 6 kPa 1 kPa

দূরবর্তী ট্রান্সমিটারের ন্যূনতম পরিসরটি সারণি 1 এবং টেবিল 2-এর ন্যূনতম রেঞ্জের মধ্যে বড় মান হওয়া উচিত।
সামঞ্জস্যযোগ্য পরিসীমা সর্বনিম্ন পরিসরের চেয়ে কম হবে না। রিমোট ট্রান্সমিটারের সর্বোচ্চ পরিসীমা ট্রান্সমিটার বডির সর্বোচ্চ পরিসর এবং লেভেল ফ্ল্যাঞ্জের রেটেড চাপের মধ্যে ছোট মান হতে হবে।

আউটপুট সংকেত
2-তার, 4-20 mA DC HART আউটপুট, ডিজিটাল যোগাযোগ; HART প্রোটোকল 4-20 mA ডিসি সংকেতের উপর চাপানো হয়।
আউটপুট সংকেত সীমা: Imin = 3.9 mA, Imax = 20.5 mA

অ্যালার্ম কারেন্ট (কনফিগারযোগ্য মোড)
নিম্ন অ্যালার্ম মোড (ন্যূনতম) 3.7 mA
উচ্চ অ্যালার্ম মোড (সর্বোচ্চ) 21 mA
অ্যালার্ম মোড নেই (হোল্ড) একটি ফল্টের আগে বৈধ বর্তমান মান ধরে রাখে
অ্যালার্ম কারেন্টের স্ট্যান্ডার্ড সেটিং উচ্চ অ্যালার্ম মোড


পরিবর্ধক উপাদানের স্যাঁতসেঁতে ধ্রুবক হল 0.1 সেকেন্ড; সেন্সর এবং রিমোট সীল ফ্ল্যাঞ্জের সময় ধ্রুবক 0.2 ~ 6 সেকেন্ডের মধ্যে থাকে, সেন্সরের পরিসর, পরিসরের অনুপাত, কৈশিক দৈর্ঘ্য এবং ফিল ফ্লুইডের সান্দ্রতার উপর নির্ভর করে।
অতিরিক্ত সামঞ্জস্যযোগ্য সময় ধ্রুবক রেঞ্জ 0.1 ~ 60 s. থেকে

ট্রান্সমিটার বডি যেকোনো অবস্থানে স্থির করা যেতে পারে। সর্বোত্তম ইনস্টলেশন শর্ত হল প্রক্রিয়া ফ্ল্যাঞ্জ শ্যাফ্ট উল্লম্ব রাখা। অবস্থান বিচ্যুতি একটি সংশোধনযোগ্য শূন্য স্থানান্তর ঘটাবে। ইলেকট্রনিক হাউজিং 360° পর্যন্ত ঘোরানো যেতে পারে এবং সেট স্ক্রু যেকোনো কৌণিক অবস্থানে এটিকে সুরক্ষিত করতে পারে।
দূরবর্তী সীল ফ্ল্যাঞ্জ ANSI/DIN মান মেনে চলা একটি মিলন ফ্ল্যাঞ্জের সাথে সংযোগ করে। সঙ্গমের ফ্ল্যাঞ্জ একটি নরম গ্যাসকেট এবং মাউন্টিং বোল্ট এবং বাদাম দিয়ে সজ্জিত করা উচিত (বোল্ট এবং বাদাম ব্যবহারকারীদের জন্য ঐচ্ছিক)।
ডুয়াল রিমোট সিল ট্রান্সমিটারের জন্য, কৈশিক সমাবেশ এবং দূরবর্তী সীল ফ্ল্যাঞ্জগুলি যতদূর সম্ভব একই পরিবেষ্টিত তাপমাত্রা সহ পরিবেশে ইনস্টল করা হবে।
কৈশিকের সর্বনিম্ন নমন ব্যাসার্ধ 75 মিমি। কুণ্ডলী করা কঠোরভাবে নিষিদ্ধ!

পরিবেশগত অবস্থা

পরিবেষ্টিত তাপমাত্রা
সর্বনিম্ন ভরপুর তরল উপর নির্ভর করে
সর্বোচ্চ 85 ℃
এলসিডি এবং এফকেএম সিল সহ -20 ~ 65 ℃
স্টোরেজ / পরিবহন তাপমাত্রা
সর্বনিম্ন ভরপুর তরল উপর নির্ভর করে
সর্বোচ্চ 85 ℃
আপেক্ষিক আর্দ্রতা 0 ~ 100 %
শক প্রতিরোধ
ত্বরণ 50 গ্রাম
সময়কাল 11 মি.সে
কম্পন প্রতিরোধের 2 গ্রাম 500 Hz পর্যন্ত
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) পরের পৃষ্ঠায় টেবিল 4 "EMC পরিশিষ্ট" দেখুন

প্রক্রিয়া মাঝারি সীমা তাপমাত্রা সীমা
মাঝারি তাপমাত্রা: -30 ~ 400 ডিগ্রি সেলসিয়াস

সারণী 3 ভরাট তরল, অপারেটিং তাপমাত্রা এবং ন্যূনতম অপারেটিং চাপের সম্পর্ক
তরল পূরণ করুন সিলিকন তেল (এস) উচ্চ-তাপ সিলিকন তেল (H) আল্ট্রা-হাই-টেম্প সিলিকন তেল (U) উদ্ভিজ্জ তেল (V)
ঘনত্ব @25℃ 960 কেজি/মি³ 980 কেজি/মি³ 1020 কেজি/মি³ 937 কেজি/মি³
অপারেটিং তাপমাত্রা পরিসীমা -30 ~ 200℃ -10 ~ 350℃ -10 ~ 400℃ 0 ~ 250℃
তাপমাত্রা অপারেটিং প্রেসার রেঞ্জ (kPa পরম)
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250℃ >100 >100 >100
350℃ >100 >100
400℃ >100

দ্রষ্টব্য: উপরোক্ত তাপমাত্রা এবং চাপের সীমা অতিক্রম করে এমন কোনো মানগুলিতে বিশেষ মনোযোগ দেওয়া উচিত; এই মাধ্যমে পূরণ করা যেতে পারে
বিশেষ নকশা।

আইটেম বর্ণনা
ট্রান্সমিটার শরীরের চাপ সীমা 3.5 kPa পরম চাপ থেকে রেট করা চাপ পর্যন্ত। সুরক্ষা চাপ রেট করা চাপের চেয়ে 1.5 গুণ বেশি হতে পারে, একই সাথে ট্রান্সমিটারের উভয় পাশে প্রয়োগ করা হয়।
রিমোট ফ্ল্যাঞ্জ রেটেড প্রেসার ANSI মান: 150psi ~ 600psi
DIN স্ট্যান্ডার্ড: PN 1.6MPa ~ PN 10MPa
একমুখী ওভারলোড সীমা নিম্ন-চাপের দিক হল ট্রান্সমিটার বডির রেট করা চাপ; উচ্চ-চাপের দিকটি দূরবর্তী ফ্ল্যাঞ্জের রেট করা চাপ। একটি সংশোধনযোগ্য শূন্য প্রবাহ ঘটতে পারে।
ওজন একমুখী দূরবর্তী:
DN 50/2": প্রায় 7 ~ 10 কেজি
DN 80/3": প্রায়। 8 ~ 11 কেজি
DN 4": প্রায় 9 ~ 12 কেজি
ডাবল-পার্শ্বযুক্ত দূরবর্তী:
DN 50/2": প্রায়। 10 ~ 16.5 কেজি
DN 80/3": প্রায় 12 ~ 18 কেজি
DN 4": প্রায়। 14 ~ 21 কেজি
বিস্ফোরণ-প্রমাণ কর্মক্ষমতা NEPSI ফ্লেমপ্রুফ সার্টিফিকেট: Ex dⅡC T6
NEPSI অভ্যন্তরীণভাবে নিরাপদ শংসাপত্র: প্রাক্তন iaⅡC T4
অনুমোদিত অপারেটিং তাপমাত্রা -40℃ ~ 65℃

শক্তি এবং লোড শর্তাবলী
পাওয়ার সাপ্লাই ভোল্টেজ হল 24V
R≤(Us-12V) /Imax kQ 2
যেখানে Imax=23 mA
সর্বাধিক পাওয়ার সাপ্লাই ভোল্টেজ: 42VDC
ন্যূনতম পাওয়ার সাপ্লাই ভোল্টেজ: 12VDC, 15VDC (ব্যাকলাইট LCD ডিসপ্লে)
ডিজিটাল যোগাযোগ লোড পরিসীমা: 250 ~ 600Q

আইটেম বর্ণনা
উপাদান
পরিমাপ ক্যাপসুল স্টেইনলেস স্টীল 316L
ডায়াফ্রাম স্টেইনলেস স্টীল 316L, Hastelloy C, Tantalum
প্রসেস ফ্ল্যাঞ্জ স্টেইনলেস স্টীল 304
তরল পূরণ করুন সিলিকন তেল, হাই-টেম্প সিলিকন তেল, আল্ট্রা-হাই-টেম্প সিলিকন তেল, উদ্ভিজ্জ তেল
সিলিং রিং এনবিআর (নাইট্রিল বুটাডিন রাবার), এফকেএম (ফ্লুরো রাবার), পিটিএফই (পলিটেট্রাফ্লুরোইথিলিন)
ট্রান্সমিটার হাউজিং অ্যালুমিনিয়াম খাদ, পৃষ্ঠ স্প্রে- Epoxy রজন সঙ্গে প্রলিপ্ত
হাউজিং গ্যাসকেট এনবিআর (নাইট্রিল বুটাডিন রাবার)
নেমপ্লেট স্টেইনলেস স্টীল 304
বৈদ্যুতিক সংযোগ M20×1.5 তারের গ্রন্থি; 0.5 ~ 2.5 mm² কন্ডাক্টরের জন্য উপযুক্ত টার্মিনাল
প্রক্রিয়া সংযোগ ট্রান্সমিটারের নিম্ন-চাপের দিকে NPT 1/4 এবং UNF 7/16" অভ্যন্তরীণ থ্রেড। উচ্চ-চাপের দিকের স্তরের ফ্ল্যাঞ্জ ANSI বা DIN মান মেনে চলে। সরাসরি মাউন্টিং উপলব্ধ; পৃষ্ঠা 42, অংশ 7 দেখুন।
হাউজিং প্রোটেকশন ক্লাস IP67

সারণি 4 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য
না. টেস্ট আইটেম বেসিক স্ট্যান্ডার্ড পরীক্ষার শর্ত কর্মক্ষমতা স্তর
1 বিকিরিত ব্যাঘাত (ঘের) GB/T 9254-2008 টেবিল 5 30MHz ~ 1000MHz পাস
2 কন্ডাক্টেড ডিস্টার্বেন্স (ডিসি পাওয়ার পোর্ট) GB/T 9254-2008 টেবিল 1 0.15MHz ~ 30MHz পাস
3 ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD) অনাক্রম্যতা GB/T 17626.2-2006 4kV (যোগাযোগ) B
8kV (বায়ু)
4 রেডিও-ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক ফিল্ড ইমিউনিটি GB/T 17626.3-2006 10V/m (80MHz ~ 1GHz) A
5 পাওয়ার ফ্রিকোয়েন্সি ম্যাগনেটিক ফিল্ড ইমিউনিটি GB/T 17626.8-2006 30A/m A
6 বৈদ্যুতিক দ্রুত ক্ষণস্থায়ী / বিস্ফোরণ প্রতিরোধ ক্ষমতা GB/T 17626.4-2008 2kV (5/50ns, 5kHz) B
7 অনাক্রম্যতা বৃদ্ধি GB/T 17626.5-2008 1kV (লাইন-টু-লাইন) B
2kV (লাইন-টু-গ্রাউন্ড) (1.2us/50us)
8 রেডিও-ফ্রিকোয়েন্সি ক্ষেত্র দ্বারা প্ররোচিত ব্যাঘাত প্রতিরোধ ক্ষমতা GB/T 17626.6-2008 3V (150kHz ~ 80MHz) A

দ্রষ্টব্য: (1) একটি পারফরম্যান্স লেভেল বর্ণনা: পরীক্ষার সময়, প্রযুক্তিগত স্পেসিফিকেশন সীমার মধ্যে কর্মক্ষমতা স্বাভাবিক।
(2) B পারফরম্যান্স লেভেল বর্ণনা: পরীক্ষার সময়, ফাংশন বা কর্মক্ষমতা সাময়িকভাবে কমে যায় বা অদৃশ্য হয়ে যায় কিন্তু নিজেরাই পুনরুদ্ধার করতে পারে; প্রকৃত অপারেটিং শর্ত, সঞ্চয়স্থান, এবং ডেটা অপরিবর্তিত থাকে৷৷

চিত্র 5: বৈদ্যুতিক সংযোগ চিত্র
100025

দ্রষ্টব্য: দ্রুত ইন্টারফেস ফাংশন সিগন্যাল টার্মিনালের সমতুল্য।

1 বেসিক টাইপ ডিফারেনশিয়াল প্রেসার রিমোট ট্রান্সমিটারের জন্য রিমোট সিল অ্যাসেম্বলির নির্বাচন
10 বেসিক টাইপ ডিফারেনশিয়াল প্রেসার রিমোট সিল অ্যাসেম্বলি
এক্সএইচ- কৈশিক, ধনাত্মক ( ) পাশ সহ
এক্সএল- কৈশিক, নেতিবাচক (–) পাশ সহ
20 প্রক্রিয়া সংযোগ নামমাত্র ব্যাস সীল মুখের ধরন ডায়াফ্রাম / সীল মুখের উপাদান
A DN50 DIN 2501 E DN2526 টাইপ করুন স্টেইনলেস স্টীল 316L
B DN50 DIN 2501 E DN2526 টাইপ করুন হ্যাস্টেলয় সি
C DN50 DIN 2501 E DN2526 টাইপ করুন ট্যানটালাম
H DN80 DIN 2501 E DN2526 টাইপ করুন স্টেইনলেস স্টীল 316L
I DN80 DIN 2501 E DN2526 টাইপ করুন হ্যাস্টেলয় সি
G DN80 DIN 2501 E DN2526 টাইপ করুন ট্যানটালাম
D DN2" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 স্টেইনলেস স্টীল 316L
E DN2" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 হ্যাস্টেলয় সি
F DN2" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 ট্যানটালাম
K DN3" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 স্টেইনলেস স্টীল 316L
L DN3" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 হ্যাস্টেলয় সি
M DN3" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 ট্যানটালাম
N DN4" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 স্টেইনলেস স্টীল 316L
O DN4" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 হ্যাস্টেলয় সি
P DN4" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 ট্যানটালাম
Q DN100 DIN 2501 E DN2526 টাইপ করুন স্টেইনলেস স্টীল 316L
S DN100 DIN 2501 E DN2526 টাইপ করুন হ্যাস্টেলয় সি
T DN100 DIN 2501 E DN2526 টাইপ করুন ট্যানটালাম
30 রেটেড চাপ প্রেসার ক্লাস ফ্ল্যাঞ্জ প্রেসার স্ট্যান্ডার্ড
1 PN1MPa/4MPa DIN 2501 DIN 2501
2 PN6.4MPa DIN 2501 DIN 2501
3 PN10MPa DIN 2501 DIN 2501
6 150psi ANSI B 16.5 ANSI B 16.5
7 300psi ANSI B 16.5 ANSI B 16.5
8 600psi ANSI B 16.5 ANSI B 16.5 (DN4" ANSI B16.5 বাদ দেওয়া হয়েছে)
40 সংযোগের ধরন
F ফ্ল্যাট টাইপ
H সন্নিবেশের ধরন, স্টেইনলেস স্টীল 316L, সন্নিবেশ দৈর্ঘ্য 50mm
I সন্নিবেশের ধরন, স্টেইনলেস স্টিল 316L, সন্নিবেশ দৈর্ঘ্য 100 মিমি
G সন্নিবেশের ধরন, স্টেইনলেস স্টিল 316L, সন্নিবেশ দৈর্ঘ্য 150 মিমি
L সন্নিবেশ টাইপ, হ্যাস্টেলয় সি, সন্নিবেশ দৈর্ঘ্য 50mm
M সন্নিবেশ টাইপ, Hastelloy C, সন্নিবেশ দৈর্ঘ্য 100mm
N সন্নিবেশ টাইপ, Hastelloy C, সন্নিবেশ দৈর্ঘ্য 150mm
50 তরল পূরণ করুন অপারেটিং টেম্প। পরিসর
S সিলিকন তেল -30 ~ 200 ℃
H উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 350 ℃
U অতি-উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 400 ℃
V উদ্ভিজ্জ তেল 0 ~ 250 ℃
F ফ্লোরিনযুক্ত তেল -30 ~ 260 ℃
L আল্ট্রা-লো-টেম্পারেচার ফিল ফ্লুইড -100 ~ 100 ℃
F আল্ট্রা-হাই-টেম্পারেচার ফিল ফ্লুইড 10 ~ 600 ℃
60 কৈশিক দৈর্ঘ্য
1 1 মি
2 2 মি
3 3 মি
4 4 মি
5 5 মি
6 6 মি
7 7 মি
8 8 মি
9 9 মি
10 10 মি
11 11 মি
12 12 মি
… …
70 কৈশিক অংশ বৈশিষ্ট্য
N কোনোটিই নয়
P পিভিসি প্রতিরক্ষামূলক স্তর সঙ্গে কৈশিক
80 ভেজা প্রক্রিয়া ফ্ল্যাঞ্জের ডায়াফ্রাম ফেস ফর্ম
N কোনোটিই নয়
1 316L (তাপমাত্রা ≤ 180 ℃) এ FEP প্রলিপ্ত
2 316L (তাপ। ≤ 260 ℃) উপর PFA প্রলিপ্ত
3 PTFE ঝিল্লি ডায়াফ্রামে আটকানো (তাপ। ≤ 200 ℃)
4 316L (তাপমাত্রা ≤ 180 ℃) এ FEP প্রলিপ্ত (inserted type only)
5 316L (তাপ। ≤ 260 ℃) উপর PFA প্রলিপ্ত (inserted type only)
6 ভ্যাকুয়াম-প্রুফ চিকিত্সা

2 থ্রেড-মাউন্ট করা ডিফারেনশিয়াল প্রেসার রিমোট সীল সমাবেশের নির্বাচন
10 থ্রেড-মাউন্ট ডিফারেনশিয়াল প্রেসার রিমোট সীল সমাবেশ
TH- কৈশিক, ধনাত্মক ( ) পাশ সহ
TL- কৈশিক, নেতিবাচক (–) পাশ সহ
20 ডায়াফ্রাম / সীল মুখের উপাদান
U স্টেইনলেস স্টীল 316L
V হ্যাস্টেলয় সি
W ট্যানটালাম
30 ফ্লাশ সংযোগ
1 কোনোটিই নয়
0 পাওয়া যায়
40 তরল পূরণ করুন অপারেটিং টেম্প। পরিসর
S সিলিকন তেল -30 ~ 200 ℃
H উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 350 ℃
U অতি-উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 400 ℃
V উদ্ভিজ্জ তেল 0 ~ 250 ℃
F ফ্লোরিনযুক্ত তেল -30 ~ 260 ℃
L আল্ট্রা-লো-টেম্পারেচার ফিল ফ্লুইড -100 ~ 100 ℃
F আল্ট্রা-হাই-টেম্পারেচার ফিল ফ্লুইড 10 ~ 600 ℃
50 কৈশিক দৈর্ঘ্য
1 1 মি
2 2 মি
3 3 মি
4 4 মি
5 5 মি
6 6 মি
7 7 মি
8 8 মি
9 9 মি
10 10 মি
11 11 মি
12 12 মি
… …
60 কৈশিক অংশ বৈশিষ্ট্য
N কোনোটিই নয়
P পিভিসি প্রতিরক্ষামূলক স্তর সঙ্গে কৈশিক
70 ভেজা ডায়াফ্রাম হাউজিং ফর্ম
N কোনোটিই নয়
P ভ্যাকুয়াম-প্রুফ চিকিত্সা

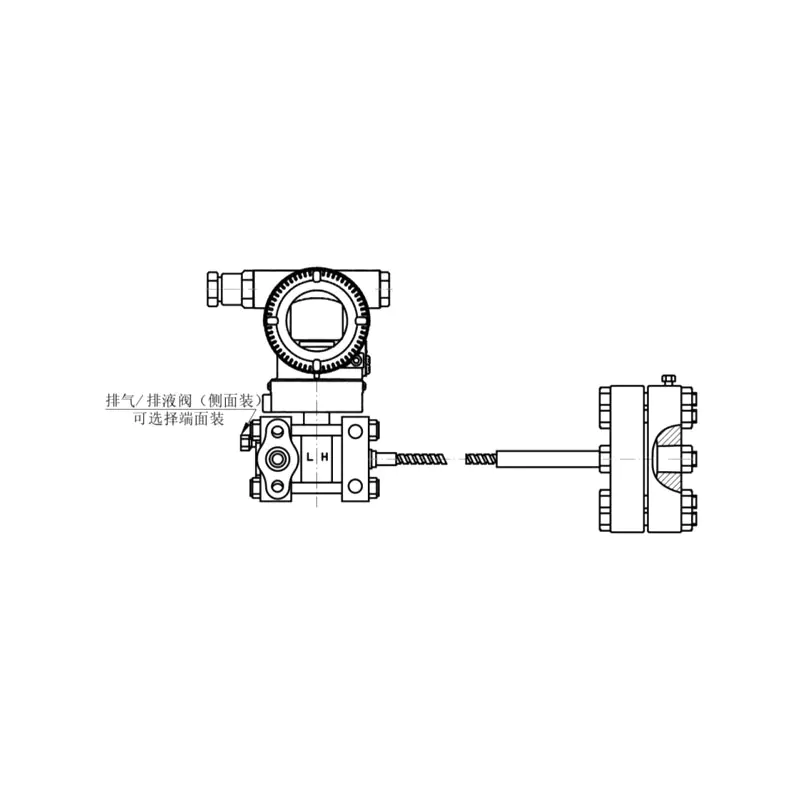

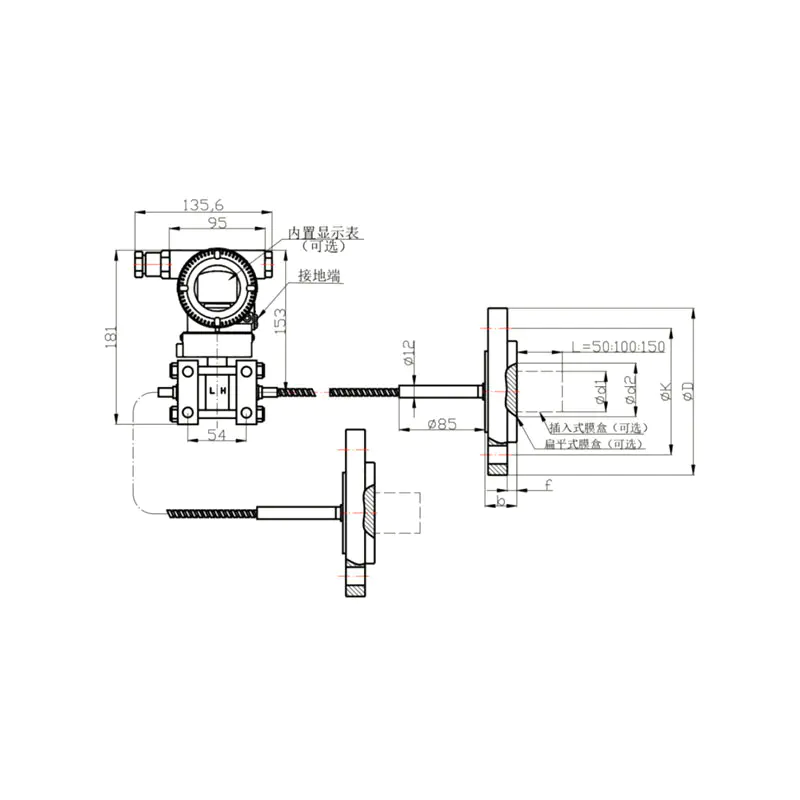

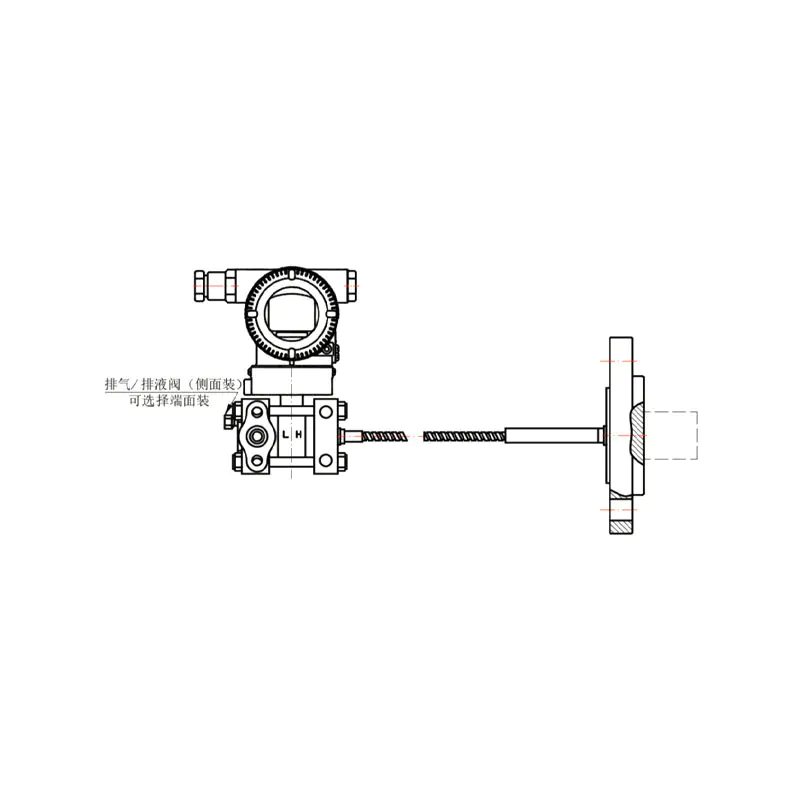

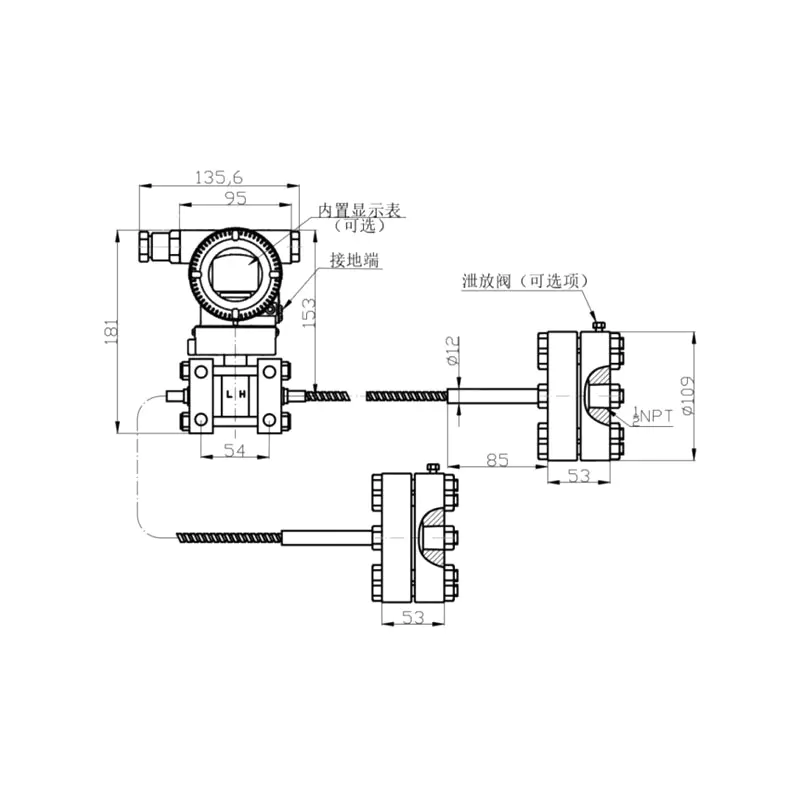

অঙ্কন 1: বেসিক টাইপ ডাবল-পার্শ্বযুক্ত ডিফারেনশিয়াল প্রেসার রিমোট সিল অ্যাসেম্বলি অঙ্কন অঙ্কন 2: বেসিক টাইপ একক-পার্শ্বযুক্ত ডিফারেনশিয়াল প্রেসার রিমোট সিল অ্যাসেম্বলি অঙ্কন
100061 100052

দ্রষ্টব্য:
(1) একক-পার্শ্বযুক্ত মৌলিক টাইপ ডিফারেনশিয়াল প্রেসার রিমোট সিল অ্যাসেম্বলি উচ্চ-চাপের দিকে বা ট্রান্সমিটার বডির নিম্ন-চাপের দিকে ইনস্টল করা যেতে পারে।
(2) একক-পার্শ্বযুক্ত বা দ্বি-পার্শ্বযুক্ত মৌলিক-টাইপ ডিফারেনশিয়াল প্রেসার রিমোট সিল অ্যাসেম্বলির জন্য ট্রান্সমিটার বডির ইনস্টলেশন পদ্ধতি XG3051DP সিরিজের ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের মতোই।

টেবিল 5 রিমোট ফ্ল্যাঞ্জ স্ট্রাকচারাল ডাইমেনশন টেবিল
নামমাত্র ব্যাস রেটেড চাপ ΦD ΦK Φd1 Φd2 Φd3 t b বোল্ট প্রয়োজন
ঢোকান প্রকার ফ্ল্যাট টাইপ পরিমাণ থ্রেড
DN 50 (সিলিং ফেস DIN 2526 Type E)(ফ্ল্যাঞ্জ DIN 2501) PN1.6/4MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN 80 (সিলিং ফেস DIN 2526 Type E)(ফ্ল্যাঞ্জ DIN 2501) PN1.6/4MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN 2" (ANSI B 16.5 RF টাইপ) 150psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN 3" (ANSI B 16.5 RF টাইপ) 150psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN 4" (ANSI B 16.5 RF টাইপ) 150psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

দ্রষ্টব্য:Usercanoptionallyequipinsaatonbosannut.

চিত্র 3 চিত্র 4 একক-পার্শ্বযুক্ত থ্রেড-মাউন্ট করা ডিফারেন্সিয়াল প্রেসার রিমোট সীল সমাবেশ
100043 100034

দ্রষ্টব্য:
(1) একক-পার্শ্বযুক্ত থ্রেড-মাউন্ট করা ডিফারেনশিয়াল প্রেসার রিমোট সিল অ্যাসেম্বলিটি ট্রান্সমিটার বডির উচ্চ-চাপের দিকে বা নিম্ন-চাপের দিকে ইনস্টল করা যেতে পারে।
(2) একক-পার্শ্বযুক্ত এবং দ্বি-পার্শ্বযুক্ত থ্রেড-মাউন্টেড ডিফারেনশিয়াল প্রেশার রিমোট সিল অ্যাসেম্বলির জন্য ট্রান্সমিটার বডির ইনস্টলেশন পদ্ধতি XG3051DP সিরিজের ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের মতোই৷

সম্পর্কিত পণ্য

Xinguo Group Co., Ltd.
আমাদের সম্পর্কে Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. হল একটি উচ্চ-প্রযুক্তিমূলক প্রতিষ্ঠান যার মধ্যে Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. এবং Anhui Xinguo Precious Metals Co., Ltd. সহ সহায়ক সংস্থাগুলি রয়েছে। সভ্য শহর। এটির একটি নিবন্ধিত মূলধন রয়েছে 118 মিলিয়ন RMB, এটি 150 মিউ এর বেশি ভূমি এলাকা এবং 60,000 বর্গ মিটার একটি বিল্ডিং এলাকা কভার করে। কোম্পানির বর্তমানে 300 জনেরও বেশি কর্মচারী রয়েছে, যাদের মধ্যে সিনিয়র ইঞ্জিনিয়ার, প্রকৌশলী এবং সহকারী প্রকৌশলী সহ 50 জনের বেশি পেশাদার এবং প্রযুক্তিগত কর্মী রয়েছে।
The Group is a China Custom XG3051DP ডিফারেনশিয়াল প্রেসার রিমোট ট্রান্সমিটার Manufacturers and XG3051DP ডিফারেনশিয়াল প্রেসার রিমোট ট্রান্সমিটার Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. একটি সম্পূর্ণ পরিসরের নির্ভুল ধাতুর উপকরণ তৈরির জন্য নিবেদিত এবং চায়না ইন্সট্রুমেন্ট অ্যান্ড কন্ট্রোল সোসাইটির ইন্সট্রুমেন্ট ম্যাটেরিয়ালস শাখার কাউন্সিল সদস্য হিসেবে কাজ করে। এর ফ্ল্যাগশিপ পণ্যগুলি থার্মোকল অ্যালয় তারগুলি (কে, এন, ই, জে, টি প্রকারের), থার্মোকল ক্ষতিপূরণের খাদ তারগুলি (কেএক্স, এক্স, এনএক্স, জেএক্স, টিএক্স, কেসিএ, কেসিবি, এনসি, এসসি), উচ্চ-প্রতিরোধের হিটিং অ্যালয়স, যথার্থ প্রতিরোধের অ্যালয়, হিটিং ম্যান-কোপল, অ্যালয়, অ্যালয়্যান্স, অ্যালয়েস। খাদ এবং মোনেল সংকর ধাতু। এই পণ্যগুলি বিমান চালনা, পেট্রোলিয়াম, রাসায়নিক প্রকৌশল, যন্ত্রপাতি উত্পাদন, শক্তি এবং শক্তি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
আরও দেখুন
  • 0বছর

    প্রতিষ্ঠিত হয়

  • 0+মিউ

    একটি এলাকা আবরণ

  • 0+

    অভিজ্ঞ কর্মচারী

  • 0㎡

    বিল্ডিং এলাকা

সার্টিফিকেট
সংবাদ সঙ্গে আপনি প্রদান
সর্বশেষ এন্টারপ্রাইজ এবং শিল্প খবর
আরও দেখুন
