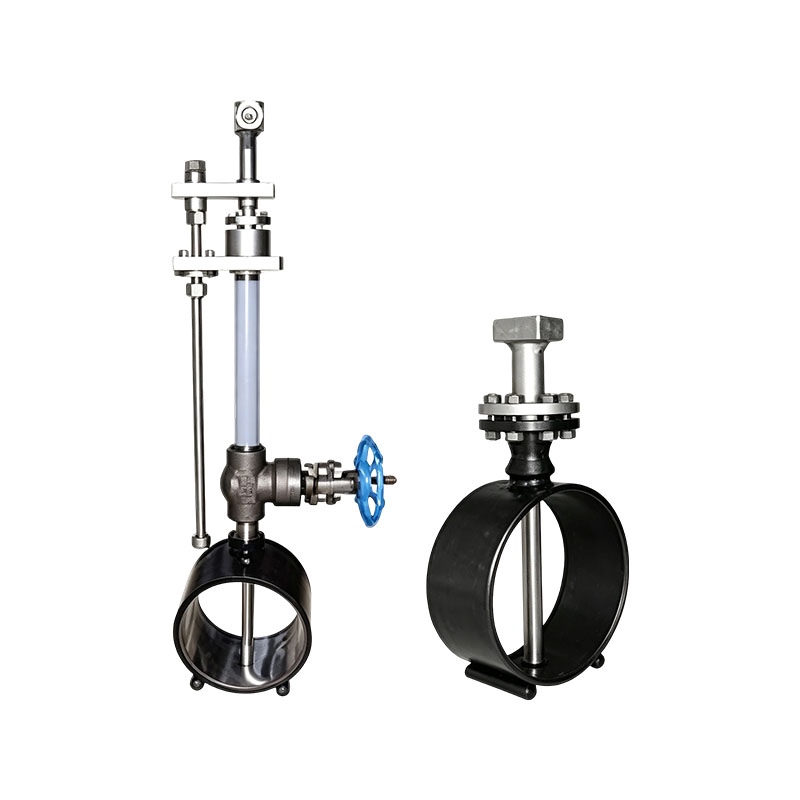

XG-DRB দিলবার ফ্লোমিটার

XG-DRB ডিয়ারবার ইউনিফর্ম ফ্লো মিটার হল একটি নতুন ধরনের প্লাগ-ইন ফ্লো মিটার যা প্রবাহ পরিমাপের জন্য ডিফারেনশিয়াল প্রেসার নীতি ব্যবহার করে এবং বার্নোলি সমীকরণ অনুসরণ করে: Q=KxCx root DP। এটি বর্তমানে আন্তর্জাতিকভাবে এককালীন প্রবাহ সনাক্তকরণের জন্য সবচেয়ে নির্ভুল, পুনরাবৃত্তিযোগ্য এবং নির্ভরযোগ্য ফ্লো মিটার হিসাবে স্বীকৃত। সহজ কাঠামো, সহজ সমাবেশ এবং বিচ্ছিন্নকরণ, কম চাপের ক্ষতি, এবং ব্যবহার এবং রক্ষণাবেক্ষণের কম খরচ এটিকে একটি শক্তি-সাশ্রয়ী এবং লাভজনক ফ্লোমিটার করে তোলে যা প্রচার এবং ব্যবহার করার মতো। বিশেষ করে 200 মিলিমিটারের বেশি ব্যাসের পাইপলাইনের ক্ষেত্রে, গড় টিউব ফ্লোমিটারের সুবিধাগুলি আরও স্পষ্ট। বিদ্যুৎ, ধাতুবিদ্যা এবং পেট্রোকেমিক্যালের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

কাজের নীতি:
এক্সজি-ডিআরবি ডিয়ারবার ধ্রুবক বেগ ফ্লোমিটার তার অনন্য সেন্সিং প্রোবের আগে এবং পরে উত্পন্ন ডিফারেনশিয়াল চাপের মাধ্যমে প্রবাহ পরিমাপ করে। যখন প্রোবের মধ্য দিয়ে তরল প্রবাহিত হয়, তখন সামনের দিকে একটি উচ্চ-চাপ বিতরণ এলাকা তৈরি হয়, যা পাইপলাইনের স্থির চাপের চেয়ে সামান্য বেশি। বার্নোলি সমীকরণ নীতি অনুসারে, প্রোবের মধ্য দিয়ে প্রবাহিত হওয়ার সাথে সাথে তরলটির বেগ বৃদ্ধি পায় এবং প্রোবের পিছনে একটি নিম্ন-চাপ বন্টন ক্ষেত্র তৈরি হয়, যেখানে চাপ পাইপলাইনের স্থির চাপের চেয়ে সামান্য কম। ডিফারেনশিয়াল প্রেসার তরল প্রোবের মধ্য দিয়ে প্রবাহিত হওয়ার পরে, প্রোবের উভয় পাশে ঘূর্ণিগুলি উপস্থিত হয় এবং প্রোবের পিছনে একটি আংশিক শূন্যতা তৈরি হয়। উচ্চ-চাপ এলাকায় গড় উচ্চ চাপ প্রোব উচ্চ-চাপ নালী মাধ্যমে ডিফারেনশিয়াল চাপ যন্ত্রের ধনাত্মক চাপ চেম্বারে স্থানান্তরিত হয়; নিম্ন-চাপ এলাকায় গড় নিম্নচাপ ডিফারেনশিয়াল প্রেসার ইন্সট্রুমেন্টের নেতিবাচক চাপ চেম্বারে প্রোব লো-প্রেশার কন্ডুইটের মাধ্যমে সঞ্চারিত হয়। ডিফারেনশিয়াল প্রেসার যন্ত্রটি গড় উচ্চ চাপ এবং গড় নিম্নচাপের মধ্যে পার্থক্য পরিমাপ করে এবং বর্গমূল গণনার পরে, এটি তরলের গড় প্রবাহ বেগের মাত্রাকে প্রতিফলিত করে। গড় প্রবাহ বেগ প্রবাহ হারের সমানুপাতিক এবং তারপরে পাইপলাইনে তরলটির ভলিউম প্রবাহ হার বা ভর প্রবাহ হার গণনা করতে ব্যবহার করা যেতে পারে।

পণ্য বৈশিষ্ট্য:
1. একাধিক অ্যাপ্লিকেশন মিডিয়া এবং বিস্তৃত পরিমাপ পরিসীমা। বিভিন্ন তরল (গ্যাস, তরল, বাষ্প) জন্য উপযুক্ত, যার ব্যাস 38mm থেকে 15000mm, সর্বোচ্চ 40MPa চাপ এবং সর্বোচ্চ তাপমাত্রা 550 °C বা তার বেশি। যখন প্রয়োজন হয়, এটি ± 0.1% গ্যারান্টি দিতে পারে, বিশেষত শিল্প প্রক্রিয়া নিয়ন্ত্রণের জন্য উপযুক্ত;
2. সরল গঠন এবং হালকা ওজন;
3. ইন্সটল এবং ডিসঅ্যাসেম্বল করা সহজ, কম খরচে এবং অনলাইনে ইনস্টল ও রক্ষণাবেক্ষণ করা যায়;
4. সোজা পাইপ বিভাগের জন্য নিম্ন প্রয়োজনীয়তা. সোজা পাইপ অংশের দৈর্ঘ্যের জন্য প্রয়োজনীয়তা ছিদ্র প্লেটের তুলনায় তুলনামূলকভাবে কম, সাধারণত ব্যাসের প্রায় 10 থেকে 25 গুণ;
5. নিম্ন চাপ ক্ষতি এবং উল্লেখযোগ্য শক্তি সঞ্চয়. অপুনরুদ্ধারযোগ্য চাপের ক্ষতি হল সংকেত চাপের 2% থেকে 15%, যা সাধারণত ব্যবহৃত অরিফিস ফ্লো মিটারের অপরিবর্তনীয় চাপ ক্ষতির মাত্র দশমাংশ। বার্ষিক অপারেটিং খরচ হয় 1/40 থেকে 1/50 ছিদ্র প্লেট;
6. ধ্রুবক তরল সহগ (কে), স্থিতিশীল পরিমাপ সংকেত, এবং ছোট ওঠানামা;
7. উচ্চ নির্ভুলতা এবং ভাল দীর্ঘমেয়াদী স্থায়িত্ব;
8. প্রোবের চাপ পরিমাপ নিজেই অ্যান্টি-ব্লকিং, এবং প্রোবটি একটি একক-টুকরা দ্বৈত-গহ্বরের উচ্চ-শক্তি কাঠামোর সাথে ডিজাইন করা হয়েছে;
9. বন্ধুত্বপূর্ণ মানব-মেশিন ইন্টারফেস, 360-ডিগ্রী ঘূর্ণনযোগ্য LCD মিটার হেড; এটি তাত্ক্ষণিক প্রবাহ হার, ক্রমবর্ধমান প্রবাহ হার, বার চার্ট শতাংশ ইত্যাদি প্রদর্শন করতে পারে।

প্রধান আবেদন ক্ষেত্র:
1. পাওয়ার প্লান্টে প্রাথমিক এবং মাধ্যমিক বায়ু পরিমাপ
2. ব্লাস্ট ফার্নেস গ্যাসের পরিমাপ;
3. ইথেন, ইথিলিন, প্রাকৃতিক গ্যাস, ইত্যাদি পরিমাপ;
4. গ্যাস, নাইট্রোজেন, অক্সিজেন, ইত্যাদি পরিমাপ;
5. সংকুচিত বায়ু পরিমাপ:
6. স্যাচুরেটেড বাষ্প, উচ্চ- এবং নিম্ন-চাপের বাষ্পের পরিমাপ:
7. কলের জল, সঞ্চালন জল, ইত্যাদির পরিমাপ।
