1. কি ফ্লো মিটার এবং তারা কিভাবে কাজ করে

ফ্লো মিটার হল এমন যন্ত্র যা পরিমাপ করে যে একটি তরল একটি পাইপলাইন, চ্যানেল বা নালীর মধ্য দিয়ে কত দ্রুত যাচ্ছে বা একটি নির্দিষ্ট সময়ের মধ্যে কতটা তরল অতিক্রম করেছে। মিটারের অভ্যন্তরে, চলমান তরলের একটি ভৌত ​​বৈশিষ্ট্য, যেমন এর গতি, এটি যে চাপের পার্থক্য তৈরি করে বা এর গতিবেগ, একটি বৈদ্যুতিক বা যান্ত্রিক সংকেতে পরিণত হয় যা সাইটে পড়া বা নিয়ন্ত্রণ কক্ষে ফেরত পাঠানো যেতে পারে। যেহেতু তরল, গ্যাস এবং বাষ্প সবই চাপ এবং তাপমাত্রার পরিবর্তনের মত ভিন্নভাবে আচরণ করে, তাই ফ্লো মিটারগুলি ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন, ঘূর্ণি শেডিং, অতিস্বনক ট্রানজিট টাইম, কোরিওলিস ফোর্স এবং ডিফারেনশিয়াল চাপ সহ বিভিন্ন ভৌত নীতির চারপাশে তৈরি করা হয়।

একটি সাধারণ প্রক্রিয়া লাইনে, একটি ফ্লো মিটার সাধারণত অন্যান্য ক্ষেত্রের যন্ত্রের কাছাকাছি থাকে, যেমন চাপ ট্রান্সমিটার এবং তাপমাত্রা সেন্সর, তাই এর রিডিং প্রক্রিয়ায় অন্য যা ঘটছে তার সাথে তুলনা করা যেতে পারে। কোন ফ্লো মিটারটি সবচেয়ে ভালো ফিট হবে তা নির্ভর করে তরলটি আসলে কী, রিডিং কতটা নির্ভুল হওয়া দরকার এবং স্থান ও বিন্যাসের ক্ষেত্রে পাইপলাইন নিজেই কী অনুমোদন করে। যখন কাজের জন্য সঠিক যন্ত্রটি বেছে নেওয়া হয়, তখন এটি উত্পাদনকে স্থির রাখতে সাহায্য করে, শক্তির অ্যাকাউন্টিং সমর্থন করে এবং অপারেটরদের দৃশ্যমানতা দেয় যে স্বয়ংক্রিয় উত্পাদন এবং ইউটিলিটি সিস্টেমগুলি নির্ভর করে।

2. ফ্লো মিটারের মূল কর্মক্ষমতা বৈশিষ্ট্য

প্রতিটি ফ্লো মিটারে প্রযুক্তিগত বৈশিষ্ট্যের একটি সেট থাকে যা নির্ধারণ করে যে এটি একটি প্রদত্ত কাজের সাথে খাপ খায় কিনা। এগুলি সাধারণত ইনস্ট্রুমেন্ট ডেটাশিটে তালিকাভুক্ত করা হয়, এবং এটি একবারে একের পরিবর্তে এগুলিকে একসাথে দেখতে সহায়তা করে, যেহেতু একটি বৈশিষ্ট্যে ভাল করার অর্থ প্রায়শই অন্যটির উপর সামান্য স্থল ছেড়ে দেওয়া। নীচের তালিকাটি ফ্লো মিটার নির্বাচনের সময় সাধারণত চেক করা বিষয়গুলিকে দুটি বিভাগে ভাগ করে: যন্ত্রটি কীভাবে কার্য সম্পাদন করে এবং এটি আশেপাশের উদ্ভিদ এবং নিয়ন্ত্রণ ব্যবস্থার সাথে কতটা ভালভাবে ফিট করে।

(1) কর্মক্ষমতা-সম্পর্কিত ফ্যাক্টর

• পরিমাপের নির্ভুলতা : সাধারণত রিডিং বা সম্পূর্ণ স্কেলের শতাংশ হিসাবে দেওয়া হয়, নির্ভুলতা নির্ধারণ করে যে একটি উপকরণ বাণিজ্য নিষ্পত্তি, হেফাজত স্থানান্তর, প্রক্রিয়া নিয়ন্ত্রণ, বা সাধারণ সাধারণ পর্যবেক্ষণের জন্য উপযুক্ত কিনা।
• পরিসীমা অনুপাত (পরিসীমাযোগ্যতা) : সর্বোচ্চ এবং সর্বনিম্ন প্রবাহ হারের মধ্যে স্প্যান একটি মিটার তার বর্ণিত নির্ভুলতার মধ্যে থাকার সময় পরিমাপ করতে পারে; একটি বৃহত্তর পরিসরের অনুপাত একটি যন্ত্রকে অদলবদল না করেই আরও অপারেটিং অবস্থাকে কভার করতে দেয়।
• চাপের ক্ষতি: কিছু ফ্লো মিটার ডিজাইন প্রবাহের পথে একটি বাধা সৃষ্টি করে, যা একটি চাপ ড্রপ তৈরি করে যার ফলে পাম্পিং শক্তি খরচ হয়, যখন অ-অনুপ্রবেশকারী নকশাগুলি মূলত এই প্রভাবকে এড়ায়।
• মিডিয়া অভিযোজনযোগ্যতা: প্রদত্ত সেন্সর ডিজাইন তরল, গ্যাস, বাষ্প, ঘন বা সান্দ্র তরল, ক্ষয়কারী রাসায়নিক বা কঠিন কণা বহনকারী তরলগুলিকে কতটা ভালভাবে পরিচালনা করে।

(2) নির্ভরযোগ্যতা এবং ইন্টিগ্রেশন ফ্যাক্টর

• আউটপুট সংকেত: সাধারণ বিন্যাসে একটি 4-20mA অ্যানালগ কারেন্ট, পালস আউটপুট এবং ডিজিটাল প্রোটোকল যেমন RS485 বা Modbus অন্তর্ভুক্ত থাকে, যা নির্ধারণ করে যে মিটারটি বিদ্যমান নিয়ন্ত্রণ ব্যবস্থার সাথে কতটা সহজে সংযুক্ত হবে।
• ইনস্টলেশনের প্রয়োজনীয়তা: মিটারের আগে এবং পরে স্ট্রেইট পাইপ চালানোর প্রয়োজন, মাউন্টিং ওরিয়েন্টেশন এবং পাইপটি সম্পূর্ণ পূর্ণ থাকে কিনা সবই পড়ার স্থায়িত্বকে প্রভাবিত করে এবং ফিজিক্যাল সাইটের সাথে মেলে।
• নির্ভরযোগ্যতা: যন্ত্রটি কতটা ভালভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে প্রতিরোধ করে, পরিবেষ্টিত তাপমাত্রা এবং চাপের দোল সহ্য করে, সময়ের সাথে সাথে এটির সংকেত স্থির রাখে এবং এর পরিষেবা জীবন জুড়ে এটির কতটা রক্ষণাবেক্ষণ প্রয়োজন।

সংক্ষেপে: নির্ভুলতা এবং পরিসরযোগ্যতা বর্ণনা করে যে একটি মিটার কতটা সুনির্দিষ্টভাবে এবং কীভাবে বিস্তৃতভাবে পরিমাপ করে, চাপ হ্রাস এবং মিডিয়া অভিযোজনযোগ্যতা বর্ণনা করে যে এটি শারীরিক প্রক্রিয়ার সাথে কতটা মানানসই, এবং আউটপুট সংকেত, ইনস্টলেশনের প্রয়োজনীয়তা এবং নির্ভরযোগ্যতা বর্ণনা করে যে এটি আশেপাশের নিয়ন্ত্রণ ব্যবস্থার সাথে কতটা মানানসই। শুধুমাত্র একটিতে ফোকাস করার পরিবর্তে সাতটি একসাথে ওজন করাই সাধারণত একটি ভালভাবে মিলে যাওয়া ফ্লো মিটারের দিকে পরিচালিত করে।

(3) চার্ট: ফ্লো মিটার টাইপ দ্বারা সাধারণ নির্ভুলতা বিচ্যুতি

নীচের চার্টটি বেশ কয়েকটি সাধারণ ফ্লো মিটারের ধরনগুলিকে লাইন আপ করে যে তাদের পাঠ সাধারণত প্রকৃত মান থেকে কতটা বিচ্যুত হয়। নির্ভুলতা বিচ্যুতি শতাংশ হিসাবে দেওয়া হয়, এবং একটি ছোট সংখ্যা মানে একটি কঠোর, আরও সুনির্দিষ্ট পাঠ। এই পরিসংখ্যানগুলি নির্দিষ্ট গ্যারান্টিগুলির পরিবর্তে সাধারণত উল্লেখ করা শিল্পের রেঞ্জগুলিকে প্রতিফলিত করে, যেহেতু প্রকৃত কর্মক্ষমতা এখনও ইনস্টলেশনের গুণমান, তরল অবস্থা এবং যন্ত্রটি কতটা ভালভাবে ক্যালিব্রেট করা হয়েছে তার উপর নির্ভর করে। তুলনাটি একটি সাধারণ অনুভূতি দেওয়ার জন্য বোঝানো হয়েছে যেখানে প্রতিটি পরিমাপের নীতি সাধারণত নির্ভুল স্কেলে বসে। এই পৃষ্ঠায় অন্যান্য নির্বাচনের কারণগুলির সাথে এটি পড়া একটি চূড়ান্ত স্পেসিফিকেশনে নিষ্পত্তি করার আগে ক্ষেত্রটিকে সংকীর্ণ করতে সহায়তা করে।

চার্ট দেখায়, কোরিওলিস ভর প্রবাহ মিটারগুলি সাধারণত নির্ভুল স্কেলের সবচেয়ে শক্ত প্রান্তে বসে, বিচ্যুতির পরিসংখ্যান প্রায়শই চারপাশে উদ্ধৃত হয় ±0.15% , যা এই প্রযুক্তিটি হেফাজত স্থানান্তর এবং উচ্চ-মূল্যের তরল পরিমাপের জন্য বাছাই করার একটি কারণ। ইলেক্ট্রোম্যাগনেটিক এবং টারবাইন ফ্লো মিটার পরে আসে, উভয়ই সাধারণত কাছাকাছি উদ্ধৃত হয় ±0.5% , যা সাধারণ প্রক্রিয়া নিয়ন্ত্রণ কাজের জন্য উপযুক্ত যা এখনও যুক্তিসঙ্গতভাবে শক্ত সহনশীলতার প্রয়োজন। অতিস্বনক এবং ঘূর্ণি ফ্লো মিটার সাধারণত চারপাশে ল্যান্ড করে ±1.0% বিচ্যুতি, একটি স্তর যা সর্বাধিক ইউটিলিটি এবং শিল্প পর্যবেক্ষণের প্রয়োজনগুলিকে কভার করে এবং ক্ল্যাম্প-অন অতিস্বনক ডিজাইনগুলি তরল স্পর্শ না করেই এটি পরিচালনা করে। একটি অরিফিস প্লেটের চারপাশে নির্মিত ডিফারেনশিয়াল প্রেসার মিটার কাছাকাছি বসতে থাকে ±1.5% , যা নিম্ন প্রবাহ হারে চাপের পার্থক্য এবং প্রবাহের গতির মধ্যে বর্গ-মূল সম্পর্ককে প্রতিফলিত করে। পরিবর্তনশীল এলাকা মিটার, বা রোটামিটার, সাধারণত গ্রুপের বিস্তৃত বিচ্যুতি দেখায়, প্রায়শই কাছাকাছি উদ্ধৃত হয় ±2.0% , যা দ্রুত ভিজ্যুয়াল চেকের জন্য সূক্ষ্ম কিন্তু শক্ত প্রক্রিয়া নিয়ন্ত্রণের জন্য কম উপযুক্ত। এটি মনে রাখা উচিত যে একটি নির্ভুলতা চিত্রের অর্থ শুধুমাত্র একটি নির্দিষ্ট পরিসরের অনুপাতের সাথে পেয়ার করা হলেই কিছু বোঝায়, যেহেতু একটি মিটার সেই সীমার বাইরে খারাপভাবে পারফর্ম করার সময় তার রেট করা প্রবাহ বিন্দুতে খুব নির্ভুল দেখাতে পারে। বিশুদ্ধভাবে একটি ফ্লো মিটার বাছাই করা কারণ এটিতে সর্বনিম্ন প্রকাশিত বিচ্যুতি চিত্র রয়েছে, এছাড়াও পরিসরযোগ্যতা, মিডিয়া সামঞ্জস্য এবং ইনস্টলেশনের সীমাবদ্ধতাগুলি পরীক্ষা না করে, প্রায়শই যন্ত্র এবং প্রকৃত প্রক্রিয়ার মধ্যে অমিলের দিকে নিয়ে যায়। সেই কারণে, নির্ভুলতাকে একক নির্ণায়ক ফ্যাক্টরের পরিবর্তে একাধিকের মধ্যে একটি ইনপুট হিসাবে বিবেচনা করা হয়।

3. ফ্লো মিটারের সাধারণ প্রকার এবং প্রতিটি কীভাবে কাজ করে

ফ্লো মিটারগুলি তরল চলাচল বোঝার জন্য যে শারীরিক নীতি ব্যবহার করে তার উপর ভিত্তি করে পরিবারগুলিতে পড়ে। প্রতিটি পরিবার তার নিজস্ব নির্ভুলতা, মিডিয়া সামঞ্জস্যতা এবং ইনস্টলেশনের প্রয়োজনীয়তার মিশ্রণ বহন করে, যে কারণে একটি একক শিল্প সাইট প্রায়শই একসাথে বিভিন্ন ধরনের ফ্লো মিটার চালায়। নীচের উপ-বিভাগগুলি সর্বাপেক্ষা সাধারণ প্রকারের প্রতিটি কীভাবে কাজ করে এবং কোথায় এটি ব্যবহার করার প্রবণতা রয়েছে তার মধ্য দিয়ে চলে।

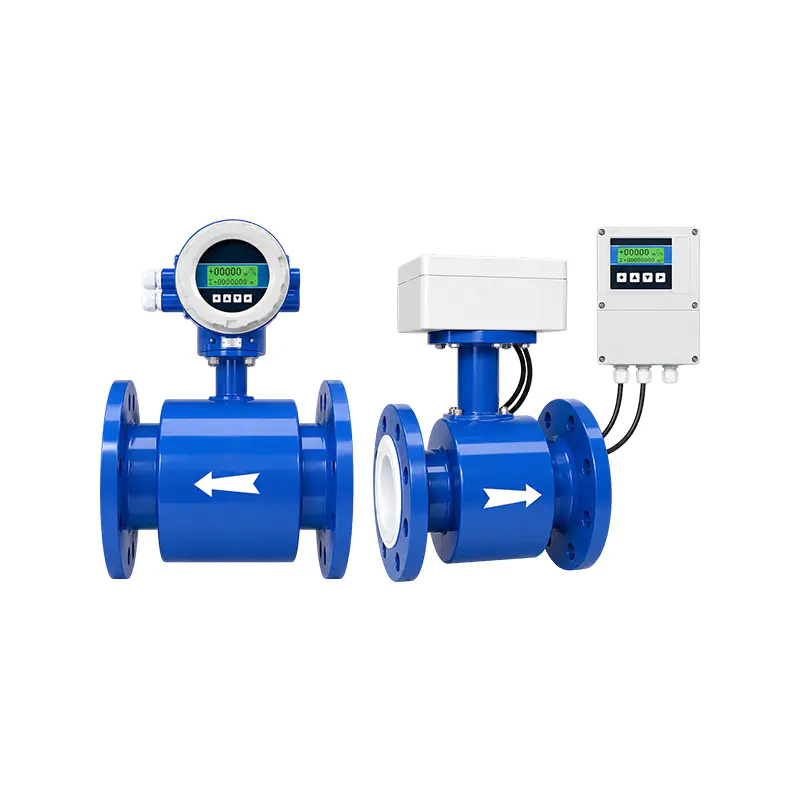

(1) ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার

ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার ফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নিয়মে কাজ করে। পাইপ জুড়ে একটি চৌম্বক ক্ষেত্র তৈরি হয় এবং একটি পরিবাহী তরল এটির মধ্য দিয়ে যাওয়ার সময়, তরলটি একটি ছোট ভোল্টেজ প্ররোচিত করে যা মিটার পরিমাপ করে। যেহেতু এই ভোল্টেজটি গড় তরল বেগের সমানুপাতিক, তাই মিটার প্রবাহকে আটকাতে পাইপের ভিতরে কিছু না রেখে একটি বিস্তৃত প্রবাহ পরিসীমা জুড়ে একটি রৈখিক পাঠ দেয়। এই নকশাটি শুধুমাত্র বৈদ্যুতিকভাবে পরিবাহী তরল যেমন জল, বর্জ্য জল এবং অনেক প্রক্রিয়াজাত রাসায়নিকের সাথে কাজ করে এবং এটি বেশিরভাগ হাইড্রোকার্বনের মতো গ্যাস, বাষ্প বা অ-পরিবাহী তরলগুলির জন্য ব্যবহার করা যাবে না।

(2) টারবাইন ফ্লো মিটার

টারবাইন ফ্লো মিটার প্রবাহ পথে একটি ছোট রটার রাখে। চলমান তরল রটারকে এমন হারে ঘোরায় যা এর বেগ ট্র্যাক করে এবং একটি পিকআপ কয়েল ঘূর্ণন সনাক্ত করে এবং এটিকে একটি পালস সংকেতে পরিণত করে। টারবাইন মিটারগুলি পরিষ্কার, কম-সান্দ্রতা তরল এবং গ্যাসগুলির জন্য ভাল নির্ভুলতা এবং দ্রুত প্রতিক্রিয়া প্রদান করে, তবে চলমান রটার সময়ের সাথে পরিধান করে এবং তরলের কণাগুলি ভারবহন জীবনকে ছোট করতে পারে বা ধীরে ধীরে পড়া বন্ধ করে দিতে পারে।

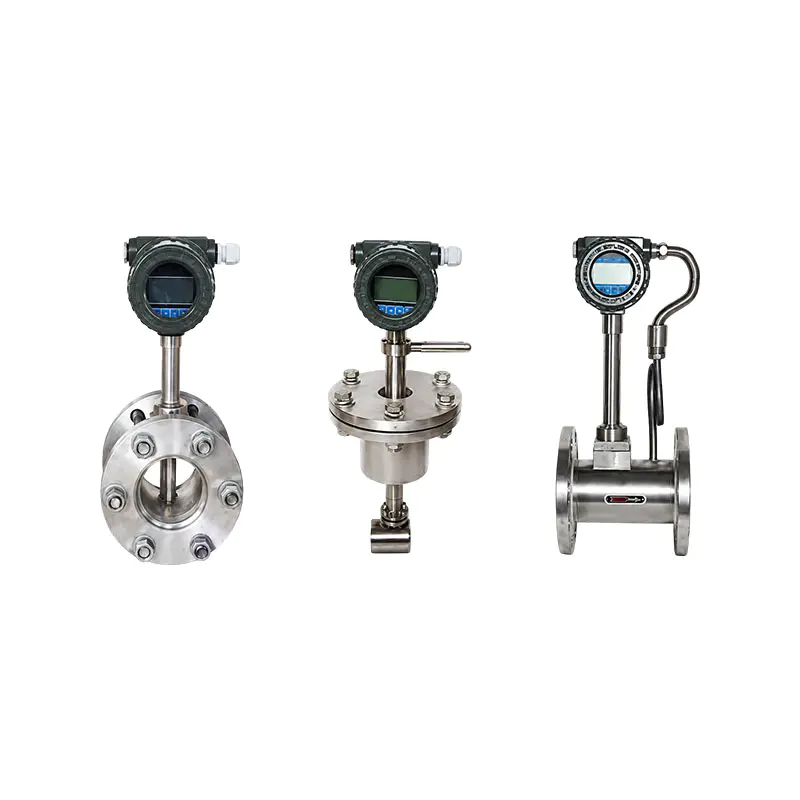

(3) ঘূর্ণি প্রবাহ মিটার

ঘূর্ণি প্রবাহ মিটারগুলি কারমান ঘূর্ণি রাস্তার প্রভাবের উপর নির্ভর করে: প্রবাহের পথে রাখা একটি ছোট ব্লাফ বডি প্রবাহের গতির সাথে আবদ্ধ ফ্রিকোয়েন্সিতে ডাউনস্ট্রিম বন্ধ করে দেয়। একটি সেন্সর সেই শেডিং ফ্রিকোয়েন্সি তুলে নেয় এবং এটিকে ফ্লো রিডিং এ রূপান্তর করে। ঘূর্ণি মিটারের কোন চলমান অংশ নেই, এটি তরল, গ্যাস এবং বাষ্পের সাথে কাজ করে এবং একটি মোটামুটি বিস্তৃত তাপমাত্রা পরিসীমা পরিচালনা করে, যদিও একটি স্থিতিশীল সংকেত তৈরি করতে তাদের একটি ন্যূনতম প্রবাহ গতির প্রয়োজন, যা তাদের খুব কম প্রবাহের হারের জন্য কম উপযুক্ত করে তোলে।

(4) অতিস্বনক ফ্লো মিটার

অতিস্বনক ফ্লো মিটারগুলি প্রবাহের দিক দিয়ে এবং তার বিপরীতে প্রেরিত অতিস্বনক ডালগুলির মধ্যে ভ্রমণের সময়ের ক্ষুদ্র পার্থক্য পরিমাপ করে, বা, কিছু ডিজাইনে, তরলে বাহিত কণা বা বুদবুদের কারণে ডপলার ফ্রিকোয়েন্সি শিফট পরিমাপ করে। ক্ল্যাম্প-অন সংস্করণগুলি পাইপের বাইরের দিকে মাউন্ট করা হয়, তাই সেগুলি পাইপলাইনে কাটা বা প্রক্রিয়া বন্ধ না করেই ইনস্টল বা পরিষেবা করা যেতে পারে। এই অ-অনুপ্রবেশকারী গুণটি অতিস্বনক মিটারগুলিকে বড় ব্যাসের পাইপলাইনগুলির জন্য এবং এমন সাইটগুলির জন্য উপযুক্ত করে তোলে যেখানে মিটার ইনস্টল করার প্রক্রিয়াটি বন্ধ করা ব্যাহত হবে৷

(5) কোরিওলিস ভর প্রবাহ মিটার

কোরিওলিস ফ্লো মিটারগুলি একটি কম্পনশীল টিউবের মধ্য দিয়ে তরল চলাচলের সাথে সাথে একটি সামান্য মোচড়ের গতি, যা কোরিওলিস প্রভাব নামে পরিচিত, তুলে সরাসরি ভর প্রবাহ পরিমাপ করে। যেহেতু রিডিং ভলিউমের পরিবর্তে ভরের উপর ভিত্তি করে, কোরিওলিস মিটারগুলি মূলত তরল ঘনত্ব, চাপ বা তাপমাত্রার পরিবর্তন দ্বারা প্রভাবিত হয় না, যা খুব উচ্চ নির্ভুলতা সমর্থন করে। একই নকশা একই সময়ে তরল ঘনত্ব পরিমাপ করতে পারে, যার একটি কারণ এটি হেফাজত স্থানান্তর এবং উচ্চ-মূল্যের তরল পরিমাপের জন্য একটি সাধারণ পছন্দ, যদিও যন্ত্রটি অন্যান্য ডিজাইনের তুলনায় ভারী এবং ব্যয়বহুল হতে থাকে।

(6) ডিফারেনশিয়াল প্রেসার (অরিফিস প্লেট) ফ্লো মিটার

ডিফারেনশিয়াল প্রেসার ফ্লো মিটার, প্রায়শই একটি অরিফিস প্লেটের চারপাশে তৈরি করা হয়, প্রবাহের পথকে সামান্য সরু করে এবং এর ফলে যে চাপ কমে যায় তা পরিমাপ করে। যেহেতু প্রবাহের হার সেই চাপের পার্থক্যের বর্গমূলের সমানুপাতিক, নকশাটি সহজ, ভালভাবে বোঝা যায় এবং পরিষ্কার তরল, গ্যাস এবং বাষ্পের বিস্তৃত পরিসরে কাজ করে, যদিও কম প্রবাহে নির্ভুলতা লক্ষণীয়ভাবে কমে যায় এবং সংকীর্ণ খোলা একটি স্থায়ী, ছোট চাপের ক্ষতির সৃষ্টি করে।

(7) পরিবর্তনশীল এলাকা প্রবাহ মিটার (রোটামিটার)

পরিবর্তনশীল এলাকা ফ্লো মিটার, যা রোটামিটার নামে বেশি পরিচিত, একটি টেপারড গ্লাস বা ধাতব টিউব ব্যবহার করে যাতে প্রবাহের হারের উপর নির্ভর করে একটি ছোট ভাসমান বাড়ে বা পড়ে, ফ্লোটের অবস্থান সরাসরি স্নাতক স্কেলে পড়ে। যেহেতু এটি একটি বেসিক ভিজ্যুয়াল রিডিংয়ের জন্য কোনও বাহ্যিক শক্তির প্রয়োজন হয় না, এই নকশাটি সাধারণ পর্যবেক্ষণের জন্য সহজ এবং কম খরচে, যদিও এটি সাধারণত উল্লম্বভাবে মাউন্ট করা হয় এবং ইলেকট্রনিক বিকল্পগুলির তুলনায় কম সুনির্দিষ্ট রিডিং দেয়।

(8) চার্ট: সাধারণ পরিসরযোগ্যতা (টার্নডাউন অনুপাত) তুলনা

রেঞ্জেবিলিটি, কখনও কখনও টার্নডাউন রেশিও বলা হয়, এটি বর্ণনা করে যে একটি প্রদত্ত যন্ত্র তার রেট নির্ভুলতার মধ্যে থাকার সময় প্রবাহের হারের স্প্যান কতটা পরিমাপ করতে পারে। নীচের চার্টটি উপরে আচ্ছাদিত ফ্লো মিটার প্রকারের জন্য সাধারণ পরিসরযোগ্যতার পরিসংখ্যান দেখায়, যন্ত্রটি নির্ভরযোগ্যভাবে পরিমাপ করতে পারে সর্বোচ্চ এবং সর্বনিম্ন প্রবাহ হারের মধ্যে অনুপাত হিসাবে দেওয়া। একটি উচ্চ অনুপাত মানে একটি যন্ত্রের আকার পরিবর্তন বা অদলবদল করার প্রয়োজন ছাড়াই অপারেটিং অবস্থার একটি বিস্তৃত পরিসর পরিচালনা করতে পারে। এটি প্রক্রিয়াগুলির জন্য সবচেয়ে গুরুত্বপূর্ণ যেখানে প্রবাহের হার একটি উত্পাদন চক্র জুড়ে লক্ষণীয়ভাবে সুইং করে। নির্ভুলতার সাথে একসাথে রেঞ্জিবিলিটি পড়া একটি যন্ত্র কীভাবে দীর্ঘমেয়াদে ধরে রাখবে তার একটি পূর্ণাঙ্গ চিত্র দেয়।

কোরিওলিস ভর প্রবাহ মিটারগুলি সাধারণত গোষ্ঠীর বিস্তৃত পরিসরের অফার করে, পরিসংখ্যানগুলি প্রায়শই উচ্চ হিসাবে উদ্ধৃত হয় 100:1 , যা টিউব বিকৃতির মাধ্যমে ভর পরিমাপের সাথে ফিট করে একটি খুব বিস্তৃত প্রবাহ স্প্যান জুড়ে স্থিতিশীল থাকে। ইলেক্ট্রোম্যাগনেটিক এবং অতিস্বনক ফ্লো মিটার উভয়ই সাধারণত কাছাকাছি একটি টার্নডাউনে পৌঁছায় 50:1 , কোন চলমান অংশ জড়িত ছাড়া একটি বিস্তৃত অপারেটিং উইন্ডো জুড়ে স্থিতিশীল রিডিং প্রদান করে। টারবাইন ফ্লো মিটার সাধারণত চারপাশে বসে থাকে 20:1 , যা অনেক সাধারণ প্রক্রিয়া কাজের জন্য যথেষ্ট কিন্তু ইলেক্ট্রোম্যাগনেটিক বা অতিস্বনক বিকল্পগুলির তুলনায় সংকীর্ণ। ঘূর্ণি মিটার সাধারণত কাছাকাছি ল্যান্ড 15:1 , একটি সনাক্তযোগ্য ঘূর্ণি শেডিং সংকেত চালু রাখার জন্য প্রয়োজনীয় ন্যূনতম গতি দ্বারা সীমিত। রোটামিটার সাধারণত একটি টার্নডাউন অফার করে 10:1 , স্থির প্রবাহ পর্যবেক্ষণের জন্য জরিমানা কিন্তু কম নমনীয় যেখানে প্রবাহের হার অনেক পরিবর্তিত হয়। ওরিফিস প্লেট মিটারগুলি সাধারণত সাধারণ প্রকারের সংকীর্ণ পরিসীমা দেখায়, প্রায়শই চারপাশে উদ্ধৃত হয় 4:1 , চাপের পার্থক্য এবং প্রবাহের হারের মধ্যে বর্গ-মূল সম্পর্কের একটি প্রত্যক্ষ ফলাফল, যা পরিমাপের অনিশ্চয়তা হ্রাস প্রবাহে দ্রুত বৃদ্ধি পায়। যখন একটি প্রক্রিয়া বিস্তৃত প্রবাহের অবস্থার মধ্যে চলার আশা করা হয়, তখন সংকীর্ণ পরিসরযোগ্যতা সহ একটি যন্ত্র বেছে নেওয়ার ফলে মিটার দীর্ঘ সময়ের জন্য তার সঠিক সীমার বাইরে কাজ করতে পারে। অন্যদিকে, একটি স্থিতিশীল, সংকীর্ণ-পরিসরের অ্যাপ্লিকেশনের চেয়ে অনেক বেশি পরিসরযোগ্যতা নির্দিষ্ট করা আসলে প্রকৃত সুবিধা যোগ না করেই সাধারণত খরচ যোগ করে। প্রসেসটি আসলে কীভাবে আচরণ করে তার সাথে মানানসই পরিসরযোগ্যতা, যেটি সর্বোচ্চ যেটি হয় তাতে ডিফল্ট না করে, সর্বোত্তম সামগ্রিক মান দিতে থাকে। এটি একটি কারণ হল ফ্লো মিটার নির্বাচন সাধারণত প্রশ্নে থাকা পাইপলাইনের জন্য ঐতিহাসিক বা প্রত্যাশিত প্রবাহ ডেটা দেখার পাশাপাশি করা হয়।

(9) চার্ট: নির্বাচিত ফ্লো মিটার প্রকারের মাল্টি-অ্যাট্রিবিউট তুলনা

নির্ভুলতা এবং পরিসরযোগ্যতার বাইরে, মুষ্টিমেয় অন্যান্য গুণাবলী একটি প্রদত্ত ইনস্টলেশনের সাথে একটি ফ্লো মিটার কতটা ভালভাবে ফিট করে তা আকার দেয়। নীচের রাডার চার্টটি পাঁচটি গুণ জুড়ে তিনটি ব্যাপকভাবে ব্যবহৃত প্রকার, ইলেক্ট্রোম্যাগনেটিক, ঘূর্ণি এবং ক্ল্যাম্প-অন আল্ট্রাসোনিকের তুলনা করে: নির্ভুলতা, মিডিয়া অভিযোজনযোগ্যতা, নিম্ন চাপের ক্ষতি, রক্ষণাবেক্ষণের সরলতা এবং সংকেত স্থায়িত্ব। প্রতিটি গুণমান একটি আপেক্ষিক স্কেলে স্কোর করা হয়, এবং একটি বৃহত্তর ছায়াযুক্ত এলাকা দেখানো পাঁচটি মাত্রা জুড়ে শক্তিশালী সামগ্রিক কর্মক্ষমতা নির্দেশ করে। এই চার্টটি প্রতিটি পরিস্থিতিতে সেরা পছন্দ হিসাবে মুকুট এক প্রযুক্তির পরিবর্তে একটি সুসংহত তুলনা সমর্থন করার জন্য বোঝানো হয়েছে। এখানে দেখানো আপেক্ষিক শক্তি সবসময় প্রকৃত প্রকল্পের নির্দিষ্ট তরল এবং সাইটের অবস্থার বিপরীতে ওজন করা উচিত।

তুলনা তা দেখায় ইলেক্ট্রোম্যাগনেটিক প্রবাহ মিটার নির্ভুলতা এবং সংকেত স্থায়িত্বের উপর দৃঢ়ভাবে স্কোর করুন, যা প্ররোচিত ভোল্টেজ এবং প্রবাহের গতির মধ্যে সরল, রৈখিক সম্পর্কের সাথে খাপ খায়, যখন মিডিয়া অভিযোজনযোগ্যতার উপর আরও মাঝারিভাবে স্কোর করে কারণ তরলটি বৈদ্যুতিকভাবে পরিবাহী হতে হবে। প্রবাহ ব্লক করার জন্য পাইপের ভিতরে কিছু না থাকায়, তারা কম চাপের ক্ষতিতেও ভাল স্কোর করে, এবং কোন চলন্ত অংশ না থাকা তাদের রক্ষণাবেক্ষণের সরলতা স্কোরকেও সাহায্য করে। ঘূর্ণি প্রবাহ মিটার সমস্ত পাঁচটি গুণের মধ্যে আরও বিস্তৃত দেখান, কঠিন কিন্তু প্রত্যেকটিতে অসামান্য নয়, যা প্রতিফলিত করে যে তারা কোন একক বিভাগে শীর্ষ বাছাই না করে তরল, গ্যাস এবং বাষ্পে কতটা বিস্তৃতভাবে প্রয়োগ করে। পাইপের ভিতরের ছোট ব্লাফ বডির কারণে কিছু চাপ কমে যায়, যা সেখানে মাঝারি স্কোর হিসাবে দেখায়। ক্ল্যাম্প অন অতিস্বনক ফ্লো মিটার মিডিয়া অভিযোজনযোগ্যতা এবং নিম্ন চাপের ক্ষতির ক্ষেত্রে বিশেষভাবে ভাল স্কোর, যেহেতু পাইপের বাইরের দিকে মাউন্ট করা মানে সেন্সর কখনও তরল স্পর্শ করে না এবং প্রবাহের পথকে কিছুই আটকায় না। রক্ষণাবেক্ষণের সরলতা অতিস্বনক ডিজাইনের জন্যও ভাল হার, যেহেতু সময়ের সাথে প্রতিস্থাপন বা পরিষ্কার করার জন্য কোনও ভেজা অংশ নেই। এটি বলেছে, অতিস্বনক মিটার কিছু সংকেত স্থায়িত্ব হারাতে পারে যখন তরল প্রবেশ করা গ্যাসের বুদবুদ বা প্রচুর কঠিন কণা বহন করে, কারণ এটি ট্রানজিট-টাইম বা ডপলার পরিমাপের সাথে হস্তক্ষেপ করে। এই ট্রেড-অফটি একটি ভাল দৃষ্টান্ত কেন যে কোনও একক ফ্লো মিটার টাইপ প্রতিটি পরিস্থিতিতে জয়ী হয় না; প্রদত্ত পাইপলাইন, তরল এবং অপারেটিং পরিবেশের জন্য এই গুণগুলির মধ্যে কোনটি সবচেয়ে গুরুত্বপূর্ণ তার উপর সঠিক প্রযুক্তি নির্ভর করে। যে সাইটগুলি বিস্তৃত প্রসেস ফ্লুইডগুলি পরিচালনা করে সেগুলি প্রায়শই এই কারণেই একের বেশি ফ্লো মিটার পরিবারকে হাতের কাছে রাখে।

4. যেখানে ফ্লো মিটার ব্যবহার করা হয়

ফ্লো মিটার প্রায় প্রতিটি শিল্প সেক্টরে দেখা যায় যেখানে একটি তরল পরিমাপ করা, নিয়ন্ত্রণ করা বা হিসাব করা প্রয়োজন। কোন প্রদত্ত সেক্টরে কোন ধরনের ব্যবহার করা হয় তা সাধারণত তরলের বৈশিষ্ট্যের উপর আসে, রিডিং কতটা নির্ভুল হওয়া দরকার এবং কীভাবে পাইপিং করা হয়। নীচের টেবিলটি সাধারণ শিল্পগুলির জন্য একটি দ্রুত রেফারেন্স দেয় এবং তাদের সাধারণত যে ধরনের পরিমাপের প্রয়োজন হয়।

সংক্ষেপে: এই সেক্টরগুলি কী ভাগ করে তা প্রক্রিয়ার একটি নির্দিষ্ট বিন্দুতে নির্ভরযোগ্য ফ্লো ডেটার প্রয়োজন, শক্তি অ্যাকাউন্টিং, প্রক্রিয়া নিয়ন্ত্রণ বা স্বাস্থ্যকর পণ্য পরিচালনার জন্য হোক, এবং ফ্লো মিটার ফ্যামিলি যা প্রতিটি সেক্টরের জন্য সবচেয়ে ভাল ফিট করে তা সাধারণত শিল্পের তরলগুলি সাধারণত কতটা পরিবাহী, পরিষ্কার এবং চাপযুক্ত তা অনুসরণ করে।

চার্ট: প্রবাহ হার পরিসীমা জুড়ে পরিমাপের স্থায়িত্ব

একটি ফ্লো মিটার খুব কমই তার পুরো কর্মজীবনের জন্য একটি নির্দিষ্ট প্রবাহ হারে বসে থাকে; প্রবাহের অবস্থা সাধারণত একটি উত্পাদন চক্র জুড়ে স্থানান্তরিত হয়। নীচের লাইন চার্টটি দেখায় যে কীভাবে পরিমাপের ত্রুটি পরিবর্তিত হয় যখন প্রবাহ হার 10 শতাংশ থেকে 100 শতাংশ পর্যন্ত পূর্ণ স্কেলে চলে যায়, একটি ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারকে একটি অরিফিস প্লেট ডিফারেনশিয়াল প্রেসার মিটারের সাথে তুলনা করে। এই তুলনা পরিমাপের নীতিগুলির পূর্ববর্তী আলোচনাকে একটি ব্যবহারিক, দৃশ্যমান পার্থক্যে নিয়ে আসে। এই প্যাটার্নটি দেখে ব্যাখ্যা করতে সাহায্য করে যে কেন নির্দিষ্ট ফ্লো মিটারের ধরনগুলি এমন অ্যাপ্লিকেশনের জন্য বেছে নেওয়া হয় যেখানে প্রবাহের হার প্রায় বাউন্স হয়৷ অনুভূমিক অক্ষটি যন্ত্রের পূর্ণ-স্কেল রেটিং এর শতাংশ হিসাবে প্রবাহের হার দেখায় এবং উল্লম্ব অক্ষ শতাংশ হিসাবে পরিমাপের ত্রুটি দেখায়।

চার্ট দেখায় যে ইলেক্ট্রোম্যাগনেটিক প্রবাহ মিটার পুরো প্রবাহ পরিসর জুড়ে মোটামুটি সমতল ত্রুটি রেখা রাখে, কাছাকাছি থাকে 0.5 শতাংশ এটি 10 শতাংশ বা সম্পূর্ণ স্কেলের 100 শতাংশে চলছে কিনা। এই স্থিরতা সরাসরি প্ররোচিত ভোল্টেজ এবং তরল গতির মধ্যে রৈখিক সম্পর্ক থেকে আসে, যা প্রবাহ হারের বর্গক্ষেত্রের উপর নির্ভর করে না। দ ছিদ্র প্লেট মিটার , বিপরীতে, চারপাশ থেকে সরে যাওয়া, প্রবাহের হার কমে যাওয়ার সাথে সাথে ত্রুটির একটি স্পষ্ট বৃদ্ধি দেখায় 1.0 শতাংশ মোটামুটি পর্যন্ত সম্পূর্ণ স্কেলে 4.0 শতাংশ সম্পূর্ণ স্কেলের 10 শতাংশে। এটি চাপের পার্থক্য এবং প্রবাহের গতির মধ্যে বর্গ-মূল সম্পর্ক থেকে আসে, যার অর্থ নিম্ন প্রবাহে একটি ছোট চাপ সংকেত তুলনামূলকভাবে বড় পরিমাপের অনিশ্চয়তায় পরিণত হয়। প্রসেসগুলি যেগুলি তাদের ডিজাইন প্রবাহের হারের কাছাকাছি অবিচলিতভাবে চলে, এই পার্থক্যটি অনুশীলনে খুব বেশি গুরুত্বপূর্ণ নাও হতে পারে, যেহেতু উভয় যন্ত্রের ধরনই একটি সংকীর্ণ অপারেটিং ব্যান্ডের মধ্যে ভাল পারফর্ম করতে পারে। কিন্তু ব্যাচ চক্র, স্টার্ট-আপ এবং শাটডাউন সুইং বা ঋতুগত চাহিদা পরিবর্তনের প্রক্রিয়াগুলির জন্য, প্রবাহের হার ডিজাইন পয়েন্টের নীচে অনেক সময় ব্যয় করতে পারে, যেখানে এই দুটি পরিমাপ পদ্ধতির মধ্যে ব্যবধান অনেক বেশি লক্ষণীয় হয়ে ওঠে। এটি একটি বাস্তব কারণ ডিফারেনশিয়াল প্রেসার মিটারগুলিকে প্রায়শই একটি বিস্তৃত আকারের মার্জিনের সাথে যুক্ত করা হয়, বা ঘূর্ণি, অতিস্বনক, বা ইলেক্ট্রোম্যাগনেটিক বিকল্পগুলির জন্য অদলবদল করা হয়, যেখানে কম-প্রবাহের নির্ভুলতা সত্যিই গণনা করা হয়। প্রদত্ত পাইপলাইনের জন্য ঐতিহাসিক প্রবাহের ডেটা পর্যালোচনাকারী প্রকৌশলীরা এইরকম একটি তুলনা ব্যবহার করে বিচার করতে পারেন যে একটি কম খরচের ডিফারেনশিয়াল প্রেসার যন্ত্র সম্পূর্ণ অপারেটিং পরিসর জুড়ে তাদের চাহিদা পূরণ করবে কিনা, অথবা একটি ইলেক্ট্রোম্যাগনেটিক বা অতিস্বনক মিটারের অতিরিক্ত খরচ স্থির নিম্ন-প্রবাহ কর্মক্ষমতার জন্য মূল্যবান কিনা।

5. নির্বাচন নির্দেশিকা: একটি ফ্লো মিটার নির্বাচন করার সময় কি বিবেচনা করতে হবে

একটি পাইপলাইনের জন্য সঠিক ফ্লো মিটার বাছাই করার অর্থ হল নির্ভুলতা বা মূল্যের মতো একটি একক স্পেসকে শূন্য করার পরিবর্তে একাধিক সম্পর্কিত বিষয়গুলি একসাথে পরীক্ষা করা। নীচের পয়েন্টগুলি সাধারণত স্পেসিফিকেশনের সময় পর্যালোচনা করা হয়, সাধারণত দেখানো ক্রমে মোটামুটিভাবে।

1. মিডিয়া compatibility : তরলটি তরল, গ্যাস বা বাষ্প কিনা তা নিশ্চিত করুন, এটি বিদ্যুৎ সঞ্চালন করে কিনা এবং এটি কণা, বুদবুদ বা ক্ষয়কারী উপাদান বহন করে যা সেন্সর সামগ্রীকে প্রভাবিত করতে পারে।
2. নির্ভুলতা and repeatability needs : কাজটি হেফাজত স্থানান্তর, কঠোর প্রক্রিয়া নিয়ন্ত্রণ, বা সাধারণ পর্যবেক্ষণ জড়িত কিনা তা খুঁজে বের করুন, কারণ এটি দ্রুত উপযুক্ত পরিমাপের নীতির ক্ষেত্রকে সংকুচিত করে।
3. প্রবাহ পরিসীমা এবং টার্নডাউন প্রয়োজন: প্রয়োজনীয় পরিসীমা নিশ্চিত করতে স্টার্ট-আপ, শাটডাউন এবং অফ-পিক পিরিয়ড সহ পুরো অপারেটিং চক্র জুড়ে প্রত্যাশিত সর্বনিম্ন এবং সর্বাধিক প্রবাহ হার দেখুন।
4. ইনস্টলেশন স্পেস এবং সোজা পাইপ চলে: উপলব্ধ আপস্ট্রীম এবং ডাউনস্ট্রীম সোজা পাইপের দৈর্ঘ্য, মাউন্টিং ওরিয়েন্টেশন এবং অপারেশন চলাকালীন পাইপটি সম্পূর্ণ পূর্ণ থাকে কিনা তা পরীক্ষা করুন।
5. চাপ হ্রাস সহনশীলতা: প্রক্রিয়াটি একটি ইন-লাইন বাধা থেকে চাপের ড্রপ শোষণ করতে পারে কিনা বা একটি অ-অনুপ্রবেশকারী নকশা পাম্পিং শক্তি সঞ্চয় করার জন্য আরও অর্থপূর্ণ কিনা তা নিয়ে কাজ করুন।
6. সিগন্যাল আউটপুট এবং যোগাযোগ প্রোটোকল: যন্ত্রের আউটপুট, যেমন 4-20mA, পালস বা একটি ডিজিটাল প্রোটোকল, বিদ্যমান নিয়ন্ত্রণ ব্যবস্থা যা পরিচালনা করতে পারে তার সাথে মেলে।
7. পরিবেশগত অবস্থা: পরিবেষ্টিত তাপমাত্রা, কম্পন, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং ইনস্টলেশন সাইটে প্রযোজ্য যে কোনও বিপজ্জনক এলাকার শ্রেণীবিভাগের জন্য অ্যাকাউন্ট।
8. দীর্ঘমেয়াদী রক্ষণাবেক্ষণ ক্ষমতা: যন্ত্রের প্রত্যাশিত পরিষেবা জীবন জুড়ে প্রযুক্তিগত সহায়তা, খুচরা যন্ত্রাংশ, এবং ক্রমাঙ্কন পরিষেবাগুলির প্রাপ্যতা বিবেচনা করুন।

অনুশীলনে, এই পয়েন্টগুলি খুব কমই একবারে মূল্যায়ন করা হয়, যেহেতু একটি বিস্তৃত যন্ত্রের পটভূমি সহ একটি প্রস্তুতকারক একবারে তাদের কয়েকটিকে লাইন আপ করতে সহায়তা করতে পারে। Xinguo Group Co., Ltd. একটি সমন্বিত পণ্য পরিসরের অংশ হিসাবে তাপমাত্রা, চাপ, স্তর এবং প্রবাহ যন্ত্র তৈরি করে, যার অর্থ নির্বাচন নির্দেশিকা, সেন্সর উপাদান পছন্দ এবং সংকেত আউটপুট কনফিগারেশন পৃথক ক্রয়ের সিদ্ধান্তের পরিবর্তে একসাথে পর্যালোচনা করা যেতে পারে। 1997 সালে প্রতিষ্ঠিত এবং তিয়ানচ্যাং সিটি, আনহুই প্রদেশে সদর দপ্তর, Xinguo Group Co., Ltd. দুই দশকেরও বেশি সময় ধরে একটি বিস্তৃত ইন্সট্রুমেন্টেশন এবং উপকরণ ব্যবসা তৈরি করেছে, একটি প্রযুক্তিগত দল যার মধ্যে সিনিয়র প্রকৌশলী এবং সহকারী প্রকৌশলী রয়েছে যারা কোম্পানির বিভিন্ন পণ্য লাইন জুড়ে পণ্য উন্নয়ন এবং মান নিয়ন্ত্রণে সহায়তা করে। এই ধরনের যোগদানের পদ্ধতি, একটি প্রতিষ্ঠিত ম্যানুফ্যাকচারিং বেস দ্বারা সমর্থিত, এমন সুবিধাগুলিকে সাহায্য করে যেগুলি একক প্রক্রিয়া রেখা বরাবর একাধিক যন্ত্রের ধরন চালায় এবং সিগন্যাল প্রোটোকল এবং ক্রমাঙ্কন অনুশীলনগুলি তাদের যন্ত্র জুড়ে সামঞ্জস্যপূর্ণ রাখতে পছন্দ করে।

সংক্ষেপে: মিডিয়া সামঞ্জস্যতা এবং নির্ভুলতার প্রয়োজন সাধারণত ক্ষেত্রটিকে প্রথমে সংকুচিত করে, প্রবাহের পরিসর এবং ইনস্টলেশনের সীমাবদ্ধতা এটিকে আরও সংকুচিত করে এবং সিগন্যাল আউটপুট, পরিবেশ এবং রক্ষণাবেক্ষণ সমর্থন একটি স্পেসিফিকেশন জুড়ে দেয় যা প্রক্রিয়া এবং সুবিধার দীর্ঘমেয়াদী অপারেটিং প্রয়োজন উভয়ের সাথে খাপ খায়।

6. প্রধান ফ্লো মিটারের প্রকারের তুলনামূলক ওভারভিউ

নীচের সারণীটি এই পৃষ্ঠায় আচ্ছাদিত ফ্লো মিটারের ধরনগুলির জন্য অপারেটিং নীতি, সাধারণ নির্ভুলতা, পরিসরযোগ্যতা, চাপ হ্রাস আচরণ এবং মিডিয়া উপযুক্ততাকে একত্রিত করে। একটি নির্দিষ্ট পাইপলাইন এবং তরল জন্য আরও বিশদ প্রযুক্তিগত পর্যালোচনা বাহিত হওয়ার আগে এটি প্রাথমিক পর্যায়ে স্ক্রীনিংয়ের জন্য একটি দ্রুত রেফারেন্স হিসাবে বোঝানো হয়েছে।

সারণিটি দেখায়, প্রতিটি কলামের উপরে কোনো একক ফ্লো মিটারের ধরন একবারে বের হয় না, যা এই পৃষ্ঠার মূল বিষয়কে আন্ডারলাইন করে: একটি যন্ত্র নির্বাচন করা নির্ভর করে যে সঠিকতা, পরিসরযোগ্যতা, চাপ হ্রাস এবং মিডিয়া সামঞ্জস্যের সমন্বয় হাতের কাছে থাকা প্রক্রিয়াটির জন্য সবচেয়ে গুরুত্বপূর্ণ। যে সাইটগুলি বিভিন্ন ধরণের তরল এবং প্রক্রিয়াগত অবস্থা পরিচালনা করে সেগুলি সাধারণত এই ভিন্ন প্রয়োজনগুলি কভার করার জন্য একের বেশি ফ্লো মিটার পরিবারকে হাতে রাখে।

7. ইনস্টলেশন এবং রক্ষণাবেক্ষণ নির্দেশিকা

(1) ইনস্টলেশন অনুশীলন

ভাল ইনস্টলেশন ফ্লো মিটার নির্ভুলতার উপর সরাসরি প্রভাব ফেলে, অন্তর্নিহিত পরিমাপের নীতি যাই হোক না কেন। বেশির ভাগ ফ্লো মিটারের সেন্সরের আগে এবং পরে একটি ন্যূনতম সোজা পাইপ চালানো প্রয়োজন যাতে তরলটির বেগ প্রোফাইল পরিমাপ করার আগে স্থির হয়ে যেতে পারে এবং এই প্রয়োজনীয়তা সাধারণত ইলেক্ট্রোম্যাগনেটিক বা অতিস্বনক ধরণের তুলনায় টারবাইন এবং অরিফিস প্লেট ডিজাইনের জন্য আরও কঠোর হয়। পাইপটি পরিমাপ বিন্দুতে সম্পূর্ণরূপে পূর্ণ থাকা উচিত, যেহেতু একটি আংশিকভাবে ভরা পাইপ বায়ু পকেটে প্রবেশ করতে দেয় যা বেশিরভাগ ফ্লো মিটার প্রকারের জন্য রিডিং বন্ধ করে দেয়। ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারের জন্য সঠিক গ্রাউন্ডিং অনেক গুরুত্বপূর্ণ, যেহেতু পাইপলাইনে বিপথগামী বৈদ্যুতিক স্রোত অন্যথায় ক্ষুদ্র প্ররোচিত ভোল্টেজ সংকেতে হস্তক্ষেপ করতে পারে। কম্পন বিচ্ছিন্নতা এবং সুরক্ষিত মাউন্টিং ঘূর্ণি এবং টারবাইন সেন্সরকে যান্ত্রিক চাপ থেকে রক্ষা করতে সহায়তা করে যা সময়ের সাথে তাদের ক্রমাঙ্কনকে প্রভাবিত করতে পারে।

(2) রুটিন রক্ষণাবেক্ষণ

রুটিন রক্ষণাবেক্ষণ ফ্লো মিটারের ধরন অনুসারে পরিবর্তিত হয় তবে সাধারণত যে কোনও ভেজা উপাদানের পর্যায়ক্রমিক পরীক্ষা, শূন্য এবং স্প্যান ক্রমাঙ্কন যাচাই করা এবং প্রক্রিয়া তরল স্পর্শ করে এমন কোনও পৃষ্ঠ পরিষ্কার করা অন্তর্ভুক্ত থাকে। টারবাইন এবং রোটামিটার ডিজাইনগুলি তাদের চলমান অংশগুলির নিয়মিত চেক থেকে উপকৃত হয়, যেহেতু যান্ত্রিক পরিধানগুলি সময়ের সাথে সাথে এই ডিজাইনগুলিতে নির্ভুলতার প্রবাহের প্রধান কারণ। ইলেক্ট্রোম্যাগনেটিক, ঘূর্ণি, এবং ক্ল্যাম্প-অন আল্ট্রাসোনিক ফ্লো মিটার, যার কোনোটিরই ভিজে যাওয়া পথে চলমান অংশ নেই, সাধারণত কম যান্ত্রিক রক্ষণাবেক্ষণের প্রয়োজন হয়, যদিও ইলেক্ট্রোম্যাগনেটিক মিটারে ইলেক্ট্রোড ফাউলিং এবং অতিস্বনক মিটারে ট্রান্সডুসার কাপলিং এখনও একটি সময়সূচীতে পরীক্ষা করার মতো। ডিফারেনশিয়াল প্রেসার ইন্সট্রুমেন্টে তাদের ইমপালস লাইনগুলো পর্যায়ক্রমে ব্লকেজ বা ফাঁসের জন্য চেক করা উচিত, যেহেতু এই লাইনগুলো সরাসরি ট্রান্সমিটারে পৌঁছানো চাপ সংকেতকে প্রভাবিত করে।

(3) সমস্যা সমাধানের সূচক

ফ্লো মিটার রিডিং এবং জানা প্রক্রিয়ার তথ্যের মধ্যে হঠাৎ বা ধীরে ধীরে অমিল, যেমন ট্যাঙ্কের স্তর পরিবর্তন বা ব্যাচের পরিমাণ, প্রায়শই প্রথম লক্ষণ যে কিছু বন্ধ রয়েছে। সংকেত শব্দ বা অস্থিরতা সাধারণত কাছাকাছি যন্ত্রপাতি থেকে প্রবেশ করা বাতাস, গহ্বর বা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের দিকে নির্দেশ করে, যখন একটি স্থির কিন্তু ভুল পড়া সেন্সর ফাউলিং, ক্রমাঙ্কন ড্রিফট বা আংশিকভাবে অবরুদ্ধ প্রবাহ পথ নির্দেশ করতে পারে। কোনো ক্রমাঙ্কন সেটিংস স্পর্শ করার আগে, মূল নকশার বিপরীতে ইনস্টলেশন শর্তগুলি পরীক্ষা করা সাধারণত প্রথম সমস্যা সমাধানের পদক্ষেপ।

সংক্ষেপে: ভাল ইনস্টলেশন শুরু করার আগে অনেক নির্ভুলতা সমস্যা প্রতিরোধ করে, রুটিন পরিদর্শন তাড়াতাড়ি পরিধান বা ফাউলিং ধরা পড়ে এবং একটি পরিষ্কার সমস্যা সমাধানের আদেশ, ক্রমাঙ্কন স্পর্শ করার আগে ইনস্টলেশন পরীক্ষা করা, সাধারণত পড়ার সমস্যাগুলি দ্রুত সমাধান করে।

8. প্রায়শই জিজ্ঞাসিত প্রশ্ন

একটি ফ্লো মিটারে নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতার মধ্যে পার্থক্য কী?

নির্ভুলতা হল একটি ফ্লো মিটার রিডিং প্রকৃত ফ্লো মানের সাথে কতটা ঘনিষ্ঠভাবে মেলে, সাধারণত রিডিং বা পূর্ণ স্কেলের শতাংশ হিসাবে দেওয়া হয়। রিপিটেবিলিটি হল যন্ত্রটি অপরিবর্তিত অবস্থায় একই রিডিং কতটা ধারাবাহিকভাবে দেয়, অগত্যা না বলে যে সেই রিডিং সত্যিকারের মূল্যের কতটা কাছাকাছি। একটি যন্ত্র একটি ক্রমাঙ্কন অফসেট বহন করার সময় উচ্চ পুনরাবৃত্তিযোগ্যতা দেখাতে পারে যা এর সামগ্রিক নির্ভুলতাকে প্রভাবিত করে।

একটি একক ফ্লো মিটার টাইপ কি তরল এবং গ্যাস উভয়ের জন্য ব্যবহার করা যেতে পারে?

ঘূর্ণি এবং নির্দিষ্ট ডিফারেনশিয়াল প্রেসার ডিজাইন সহ কিছু ফ্লো মিটারের ধরন তরল এবং গ্যাস উভয়ের জন্য ব্যবহার করা যেতে পারে, যদিও আকার এবং ক্রমাঙ্কন উভয়ের মধ্যে আলাদা। অন্যান্য, যেমন ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার, শুধুমাত্র বৈদ্যুতিক পরিবাহী তরল দিয়ে কাজ করে এবং গ্যাস পরিমাপের জন্য ব্যবহার করা যাবে না। একটি পছন্দ চূড়ান্ত করার আগে উদ্দিষ্ট তরলের জন্য প্রস্তুতকারকের স্পেসিফিকেশন পরীক্ষা করা মূল্যবান।

কত ঘন ঘন একটি ফ্লো মিটার পুনরায় ক্যালিব্রেট করা বা পরিদর্শন করা উচিত?

রিক্যালিব্রেশন ব্যবধানগুলি নির্ভর করে ফ্লো মিটারের ধরন, তরল পরিমাপ করা হচ্ছে এবং প্রয়োগটি কতটা গুরুত্বপূর্ণ তার উপর নির্ভর করে, অনেক শিল্প সাইট একটি সময়সূচী অনুসরণ করে যা বার্ষিক থেকে প্রতি কয়েক বছরের মধ্যে থাকে। হেফাজত স্থানান্তর বা নিয়ন্ত্রক রিপোর্টিং অ্যাপ্লিকেশনগুলি সাধারণত সাধারণ প্রক্রিয়া পর্যবেক্ষণ পয়েন্টগুলির তুলনায় আরও ঘন ঘন পরিদর্শন সময়সূচী অনুসরণ করে। একটি নির্দিষ্ট যন্ত্র মডেলের জন্য ঐতিহাসিক ক্রমাঙ্কন প্রবাহের দিকে তাকানো একটি প্রদত্ত সাইটের জন্য একটি বুদ্ধিমান ব্যবধান সেট করতে সাহায্য করতে পারে।

ফ্লো মিটারের আগে সোজা পাইপের দৈর্ঘ্য কেন গুরুত্বপূর্ণ?

বাঁক, ভালভ এবং অন্যান্য পাইপ ফিটিংগুলি তরলের বেগ প্রোফাইলকে বিরক্ত করে, অশান্তি বা অসমতা তৈরি করে যা কিছু দূরত্বের জন্য বয়ে যেতে পারে। বেশীরভাগ ফ্লো মিটারগুলিকে স্থিতিশীল, এমনকি বেগের প্রোফাইল ধরে ধরে ক্রমাঙ্কিত করা হয় যেখানে তারা পরিমাপ করে, তাই মিটারের আগে বা পরে খুব কম সোজা পাইপ ত্রুটির পরিচয় দিতে পারে এমনকি যখন যন্ত্র নিজেই সঠিকভাবে কাজ করছে।

প্রবাহ পরিমাপ সিস্টেমে সংকেত অস্থিরতার কারণ কী?

সিগন্যাল অস্থিরতা প্রায়শই তরল পরিষেবাতে প্রবেশ করা বাতাস বা গ্যাসের বুদবুদ, ভালভ বা পাম্পের কাছে গহ্বর, কাছাকাছি মোটর বা পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ থেকে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ বা সেন্সরকে প্রভাবিত করে যান্ত্রিক কম্পন থেকে আসে। সঠিক কারণটি পিন করার অর্থ সাধারণত ইনস্টলেশনের অবস্থা, প্রক্রিয়া অপারেটিং পরামিতি এবং যন্ত্রের চারপাশে বৈদ্যুতিক পরিবেশ পরীক্ষা করা।

Xinguo Group Co., Ltd. কি নির্দিষ্ট শিল্প প্রয়োজনীয়তার জন্য ফ্লো মিটার তৈরি করে?

Xinguo Group Co., Ltd. তাপমাত্রা, চাপ, এবং স্তরের যন্ত্রের পাশাপাশি প্রবাহ যন্ত্রের বিকাশ ও উত্পাদন করে, শক্তি, পেট্রোকেমিক্যাল, ধাতুবিদ্যা, এবং জল চিকিত্সা সহ সহায়ক প্রক্রিয়া শিল্পগুলি। 1997-এ শিকড় ফিরে যাওয়ার সাথে এবং আনহুই প্রদেশের তিয়ানচাং সিটিতে একটি উত্পাদন বেস, কোম্পানিটি এই একই শিল্পগুলিতে ব্যবহৃত কেবল, ভালভ এবং সম্পর্কিত অটোমেশন সরঞ্জামগুলিও উত্পাদন করে। এই বিস্তৃত পণ্য পরিসর একই ইঞ্জিনিয়ারিং প্রক্রিয়ার মধ্যে সম্পর্কিত যন্ত্রের প্রয়োজনীয়তার পাশাপাশি প্রবাহ পরিমাপকে পর্যালোচনা করার অনুমতি দেয়, যা একটি একক প্রকল্প জুড়ে একাধিক যন্ত্রের ধরন সমন্বয় করার সুবিধাগুলির জন্য দরকারী হতে পারে৷
