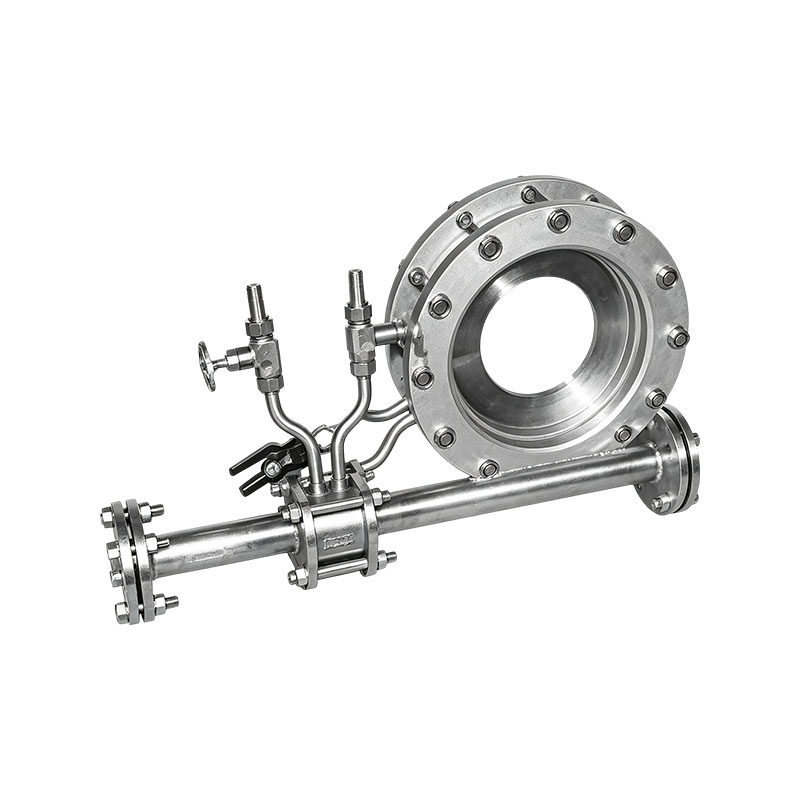

ওরিফিস ফ্লো মিটার হল ডিফারেনশিয়াল প্রেসার ফ্লো মিটার, যা শিল্প উৎপাদনে সবচেয়ে ঐতিহাসিকভাবে প্রতিষ্ঠিত প্রবাহ পরিমাপ যন্ত্রের প্রতিনিধিত্ব করে। তারা বিভিন্ন ধরনের, পরিপক্ক প্রযুক্তি এবং ব্যাপক অ্যাপ্লিকেশন প্রদর্শন করে।
পণ্য বৈশিষ্ট্য:
1. সরল গঠন, সহজ ইনস্টলেশন, নির্ভরযোগ্য অপারেশন, কম খরচ, এবং নির্ভুলতা একটি নির্দিষ্ট ডিগ্রী
শিল্প উৎপাদনের প্রয়োজনীয়তা পূরণ করতে পারে।
2. একটি দীর্ঘ ইতিহাস, সমৃদ্ধ এবং নির্ভরযোগ্য পরীক্ষামূলক ডেটা এবং প্রমিত নকশা এবং প্রক্রিয়াকরণ সহ
স্ট্যান্ডার্ড থ্রটলিং ডিভাইসের জন্য আন্তর্জাতিক মান হল (অরিফিস প্লেট, অগ্রভাগ এবং ভেনটুরি)
ISO 5167, এবং এটি একাধিকবার সংশোধিত হয়েছে। যতক্ষণ না থ্রটলিং উপাদানগুলি মান অনুযায়ী ডিজাইন এবং প্রক্রিয়া করা হয়,
অনিশ্চয়তার পরিসর নির্ধারণ করতে বাস্তব প্রবাহ ক্রমাঙ্কন প্রয়োজন।
3. স্ট্যান্ডার্ড অরিফিস প্লেটটি 50~3000mm ব্যাসের জন্য উপযুক্ত, যার β 0.2~0.75।
4. স্ট্যান্ডার্ড অগ্রভাগ 50 ~ 500 মিমি ব্যাসের জন্য উপযুক্ত, যার একটি β 0.2~ 0.8।
5. লম্বা গলার অগ্রভাগ 50- 630 মিমি ব্যাসের জন্য উপযুক্ত, যার β 0.2-0.8।
6. 50- 250 মিমি ব্যাস এবং 0.2-0.75 এর β মান সহ একটি ভেনটুরি টিউবের যান্ত্রিক প্রক্রিয়াকরণ।
7. 200- 1200 মিমি ব্যাস এবং 0.2-0.70 এর β মান সহ মোটা ঢালাই করা লোহার প্লেট।
8. রুক্ষ-কাস্ট ভেনটুরি টিউবের ব্যাস 100- 800 মিমি, যার β মান 0.2-0.75।
9. ভেনটুরি অগ্রভাগের ব্যাস 65- 500 মিমি, যার β মান 0.316-0.775।
10. 1/4 রাউন্ড হোল প্লেটের ব্যাস ≤ 500 মিমি, β হল 0.245~0.6।
11. শঙ্কুযুক্ত জনসংখ্যার অরিফিস প্লেটের ব্যাস হল ≤ 500mm, এবং β হল 0.1~0.316৷
12. ডাবল অরিফিস প্লেটের ব্যাস 40- 100 মিমি, এবং β হল 0.2-0.75।
13. ছোট গর্ত প্লেটের ব্যাস 50 মিমি থেকে কম, এবং β হল 0.2~0.75।
14. লুকানো ছোট গর্ত প্লেটের ব্যাস হল ≤ 50mm, এবং β হল 0.2~0.75৷
15. উচ্চ-চাপ লেন্স ওরিফিস প্লেটের ব্যাস হল ≤ 250mm, এবং β হল 0.2~0.75৷
16. চওড়া প্রান্তের অরিফিস প্লেটের ব্যাস 50- 400 মিমি এবং 0.2-0.75 এর β। 17. বৃত্তাকার ছিদ্রযুক্ত প্লেটের ব্যাস 50- 2000 মিমি, যার β মান 0.1-0.8।
18. 100- 1000 মিমি ব্যাস এবং 0.46-0.84 এর β সহ এককেন্দ্রিক অরিফিস প্লেট।
19. শেষ অরিফিস প্লেটের (অগ্রভাগ) ব্যাস 100- 1000 মিমি এবং একটি β 0.46-0.84।
20. উপরের থ্রটলিং ডিভাইসের চাপের পরিসর হল 0~42MPa, এবং তাপমাত্রা উপাদান দ্বারা নির্ধারিত হয়।
21. গোপন ডবল ভেনটুরি টিউব, বৃত্তাকার সেকশন পাইপলাইনের নামমাত্র ব্যাস: DN=300mm~6000mm, আয়তক্ষেত্রাকার অংশের পাইপলাইনের প্রস্থ x উচ্চতা: WxH (mm)=300x300~6000x6000, এবং অন্যান্য জ্যামিতিক পাইপলাইনগুলি একই রকম ডিএনআইডিথ এবং ডিএনএথ ও নমিনাল সারফেস ব্যাস এবং ডিএনএথের সমান। নামমাত্র চাপ: PN ≤ 2.5MPa, কাজের তাপমাত্রা এবং উপাদান দ্বারা নির্ধারিত; ডিফারেনশিয়াল চাপ মান: (0~100) kPa, বারবার পরিমাপ ত্রুটি (স্থায়িত্ব): ± 10Pa।
22. উইং উইন্ড পরিমাপ ডিভাইসটি স্থিতিশীল পরিমাপ, উচ্চ সংবেদনশীলতা, চাপ হ্রাস অফসেট এবং উচ্চ নির্ভুলতা সহ, বড়-ক্যালিবার বায়ুপ্রবাহ পরিমাপের জন্য বিশেষভাবে উপযুক্ত।
23. বায়ু পরিমাপ ডিভাইসের ডিজাইনে একটি বিপরীত ব্লোয়িং ইন্টারফেস এবং একটি ধুলো নিষ্কাশন ডিভাইস অন্তর্ভুক্ত রয়েছে, যা পণ্য রক্ষণাবেক্ষণের জন্য উপকারী এবং পণ্যের আউটপুট বৃদ্ধি করে
নির্ভরযোগ্যতা।
24. উন্নত এবং পরিশীলিত প্রক্রিয়াকরণ এবং পরীক্ষার প্রযুক্তি পণ্যের নির্ভুলতা এবং স্থায়িত্বকে ব্যাপকভাবে উন্নত করে।
25. পরিপক্ক থ্রটলিং উপাদানগুলিকে উন্নত ইলেকট্রনিক প্রযুক্তির সাথে একীভূত করা হয়েছে যাতে একটি বুদ্ধিমান ইন্টিগ্রেটেড ফ্লো পরিমাপ ডিভাইস তৈরি করা হয় যেখানে অন-সাইট ফ্লো ডিসপ্লে এবং একাধিক সিগন্যাল আউটপুট (4-20mA, পালস, HART প্রোটোকল সহ)।
26. কম-পাওয়ার সার্কিট ডিজাইন শক্তি খরচ কমায়, সিস্টেমের স্থায়িত্ব এবং নির্ভরযোগ্যতা বাড়ায়। ইন্টিগ্রেটেড সিস্টেমে একটি ব্যাটারি পাওয়ার সাপ্লাই এবং একটি বাহ্যিক 24VDC নির্বাচন রয়েছে, যা ইনস্টলেশন এবং ব্যবহারের জন্য সুবিধাজনক।
প্রধান বিক্রয় পয়েন্ট:
1. স্ট্যান্ডার্ডাইজেশন পরিপক্ক এবং প্রকৃত প্রবাহ ক্রমাঙ্কনের প্রয়োজন নেই: এটি GB/T2624 এবং ISO5167 মান মেনে চলে। স্ট্যান্ডার্ড থ্রটলিং উপাদানগুলি স্পেসিফিকেশন অনুযায়ী প্রক্রিয়াকরণের পরে পরিমাপের জন্য সরাসরি ব্যবহার করা যেতে পারে, বাণিজ্য নিষ্পত্তি এবং পরিমাপের ট্রেসেবিলিটি সমর্থন করে।
2. কোন চলমান অংশ, টেকসই এবং স্থিতিশীল: বিশুদ্ধ যান্ত্রিক থ্রটলিং উপাদান, কোন ঘূর্ণন/সেন্সিং উপাদান, উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধের, নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন, দীর্ঘ সেবা জীবন, কম মৌলিক রক্ষণাবেক্ষণ।
3. মাঝারি অভিযোজনের বিস্তৃত পরিসর: এটি গ্যাস, বাষ্প এবং তরল পরিমাপ করতে পারে, একক-ফেজ তরল সমর্থন করতে পারে এবং কিছু মডেল অল্প পরিমাণে অমেধ্যযুক্ত নোংরা মিডিয়ার সাথে মানিয়ে নিতে পারে। পাইপ ব্যাস কভারেজ ব্যাপক.
4. কম সামগ্রিক খরচ, নমনীয় ম্যাচিং: সহজ গঠন, অর্থনৈতিক খরচ, ডিফারেনশিয়াল চাপ ট্রান্সমিটারের যেকোনো ব্র্যান্ডের সাথে মিলিত হতে পারে; কাজের শর্ত অনুযায়ী একাধিক প্রকার যেমন অরিফিস প্লেট, অগ্রভাগ, ভেনটুরি, ভি-কোন ইত্যাদি নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশন শিল্প:
1. পাওয়ার ইন্ডাস্ট্রি: পাওয়ার প্ল্যান্টের বয়লার স্টিম, প্রাথমিক/সেকেন্ডারি এয়ার, সার্কুলেটিং ওয়াটার, প্রাকৃতিক গ্যাস এনার্জি মিটারিং এবং এনার্জি কনজাম্পশন অ্যাকাউন্টিং।
2. পেট্রোকেমিক্যাল শিল্প: প্রক্রিয়া কাঁচামাল তরল, উচ্চ চাপ প্রক্রিয়া গ্যাস, বাষ্প, পরিশোধন পাইপলাইন প্রবাহ পর্যবেক্ষণ, উপাদান অনুপাত, বাণিজ্য হস্তান্তর পরিমাপ.
3. ধাতব শিল্প: ব্লাস্ট ফার্নেস গ্যাস, কনভার্টার ফ্লু গ্যাস, কুলিং ওয়াটার, কম্প্রেসড এয়ার, ফার্নেস কন্ডিশন কন্ট্রোল এবং এনার্জি পরিসংখ্যানের প্রবাহ সনাক্তকরণ।
4. হিটিং/মিউনিসিপাল এনার্জি: হিটিং নেটওয়ার্কে বাষ্প, গরম জল এবং প্রাকৃতিক গ্যাস পাইপলাইনের পরিমাপ, গরম করার জন্য চার্জ করা এবং পাইপলাইনের প্রবাহের ভারসাম্য।
