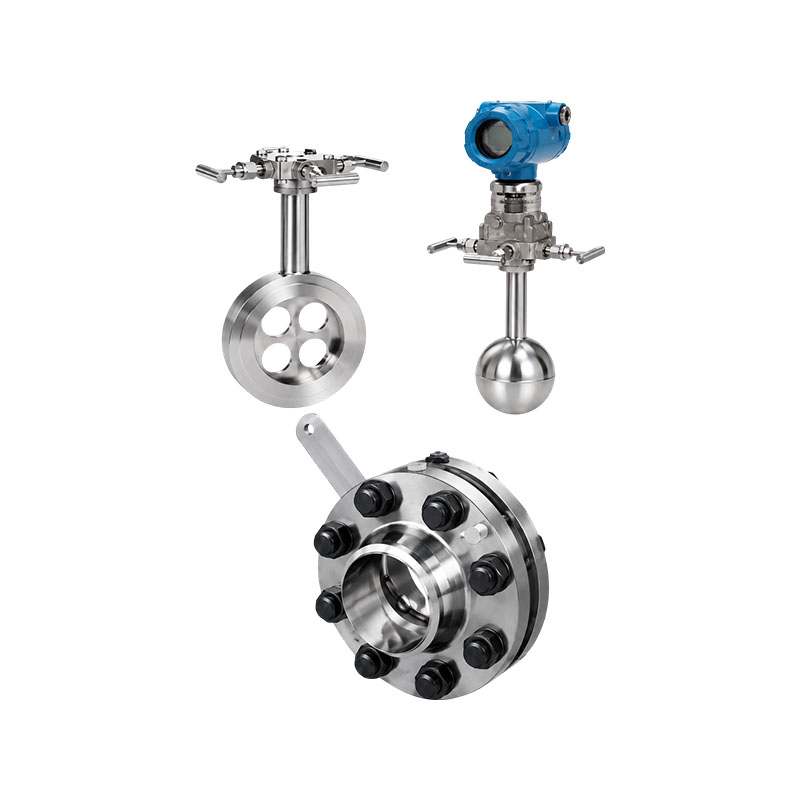

XG-PHL টাইপ ব্যালেন্সড ফ্লোমিটার ঐতিহ্যগত থ্রোটলিং ডিভাইসটিকে ব্যাপকভাবে উন্নত করেছে এবং সুষম সংশোধনের উল্লেখযোগ্য বৈশিষ্ট্য রয়েছে। প্রথাগত থ্রটলিং ডিভাইসে শুধুমাত্র একটি ফ্লো অ্যাপারচার থাকে, যার কারণে থ্রটলিং করার পরে তরল তার আদর্শ প্রবাহ হারায়, এইভাবে ডিফারেনশিয়াল প্রেসার ফ্লো মিটারের সুবিধাগুলি সম্পূর্ণরূপে ব্যবহার করে না। সুষম প্রবাহ মিটারগুলি প্রায় সমস্ত তরল পরিমাপের ক্ষেত্রে প্রযোজ্য এবং তরল পরিমাপ প্রযুক্তিতে একটি বিপ্লব উপস্থাপন করে। বর্তমানে, পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ, প্রাকৃতিক গ্যাস এবং জল চিকিত্সার মতো শিল্পগুলিতে সুষম প্রবাহ মিটারগুলি ব্যাপকভাবে ব্যবহৃত হয়েছে।
কাজের নীতি:
একটি সুষম ফ্লোমিটার হল একটি বিপ্লবী ডিফারেনশিয়াল প্রেসার ফ্লোমিটার যা অন্যান্য ডিফারেনশিয়াল প্রেসার ফ্লোমিটারের মতো একই নীতিতে কাজ করে, সিল করা পাইপলাইনে শক্তি রূপান্তর নীতির উপর ভিত্তি করে; আদর্শ তরল অবস্থার অধীনে, একটি পাইপলাইনে প্রবাহের হার ডিফারেনশিয়াল চাপের বর্গমূলের সমানুপাতিক। ডিফারেনশিয়াল প্রেসার মান পরিমাপ করে বার্নৌলি সমীকরণের উপর ভিত্তি করে পাইপলাইনে প্রবাহের হার গণনা করা যেতে পারে। ভারসাম্যপূর্ণ প্রবাহ সেন্সর হল একটি ছিদ্রযুক্ত ডিস্ক থ্রটলিং রেকটিফায়ার যা পাইপলাইনের ক্রস-সেকশনে ইনস্টল করা হয়, প্রতিটি গর্তের আকার এবং বন্টন বিশেষ সূত্র এবং পরীক্ষার ডেটার উপর ভিত্তি করে কাস্টমাইজ করা হয়, যা ওরিফিস নম্বর নামে পরিচিত। যখন তরল ডিস্কের কার্যকরী গর্তের মধ্য দিয়ে যায়, তখন এটি ভারসাম্যপূর্ণ এবং সংশোধন করা হবে; ঘূর্ণি কম করা হবে, এবং একটি আনুমানিক আদর্শ তরল গঠিত হবে। চাপ পরিমাপ যন্ত্রের মাধ্যমে, একটি স্থিতিশীল ডিফারেনশিয়াল চাপ সংকেত পাওয়া যেতে পারে, এবং ভলিউম প্রবাহ হার এবং ভর প্রবাহ হার Bernoulli সমীকরণ অনুযায়ী গণনা করা যেতে পারে।
পণ্য বৈশিষ্ট্য:
1. উচ্চ রৈখিকতা এবং ভাল পুনরাবৃত্তিযোগ্যতা. সুষম প্রবাহ সেন্সরের একটি প্রতিসম ছিদ্রযুক্ত কাঠামো রয়েছে, যা প্রবাহ ক্ষেত্রের ভারসাম্য বজায় রাখতে পারে, এডি স্রোত, কম্পন এবং সংকেত শব্দ কমাতে পারে। প্রবাহ ক্ষেত্রের স্থায়িত্ব ব্যাপকভাবে উন্নত হয়েছে, এবং রৈখিকতা ছিদ্র প্লেটের তুলনায় 5-10 গুণ বেশি। পুনরাবৃত্তিযোগ্যতা 54% বৃদ্ধি পেয়েছে, যা 0.15%। এর ব্যাপক কার্যকারিতা থেকে, সুষম ফ্লো মিটার উচ্চ-প্রবাহ মিটার বিভাগের অন্তর্গত।
5: রেঞ্জ অনুপাত 1 হলে, রৈখিকতা ± 0.3% এ পৌঁছাতে পারে;
7: যখন পরিসরের অনুপাত 1 হয়, তখন রৈখিকতা ±0.5% এ পৌঁছাতে পারে।
10: যখন পরিসরের অনুপাত 1 হয়, তখন রৈখিকতা ± 1.0% এ পৌঁছাতে পারে।
2. সোজা পাইপ বিভাগের জন্য নিম্ন প্রয়োজনীয়তা. স্থিতিশীল প্রবাহ ক্ষেত্র এবং অরিফিস প্লেটের তুলনায় চাপ পুনরুদ্ধারের দ্বিগুণ গতির কারণে, সুষম প্রবাহ সেন্সরগুলি সরল পাইপ বিভাগের প্রয়োজনীয়তাগুলিকে ব্যাপকভাবে হ্রাস করে। সামনের এবং পিছনের সোজা পাইপ বিভাগগুলি সাধারণত 3D এবং 1D হয়, যার দৈর্ঘ্য ন্যূনতম 0.5D এর কম, এইভাবে প্রচুর সংখ্যক সোজা পাইপ বিভাগগুলিকে মুছে ফেলা হয়, বিশেষ করে বিশেষ এবং ব্যয়বহুল উপকরণ দিয়ে তৈরি।
3. স্থায়ী চাপ ক্ষতি হ্রাস. ছিদ্রযুক্ত প্রতিসম ভারসাম্যপূর্ণ নকশা অশান্ত শিয়ার ফোর্স এবং ঘূর্ণি গঠনকে হ্রাস করে, গতিশক্তি ক্ষয় কমায় এবং একই পরিমাপের অবস্থার অধীনে অরিফিস প্লেটের তুলনায় 2.5 গুণ স্থায়ী চাপ হ্রাস করে, যার ফলে যথেষ্ট পরিচালন শক্তি খরচ সাশ্রয় হয়। এটি একটি শক্তি-সঞ্চয়কারী যন্ত্র যা ব্যাপকভাবে প্রচারের জন্য মূল্যবান।
4. ময়লা প্রতিরোধী এবং সহজে আটকে না. ছিদ্রযুক্ত প্রতিসম ভারসাম্য নকশা অশান্ত শিয়ার ফোর্স এবং এডিগুলির গঠন হ্রাস করে, মৃত অঞ্চলের গঠনকে ব্যাপকভাবে হ্রাস করে, একাধিক ছিদ্রের মাধ্যমে নোংরা মিডিয়ার মসৃণ উত্তরণ নিশ্চিত করে এবং তরল গর্ত বাধার সম্ভাবনা হ্রাস করে। 5. সরাসরি ছিদ্র প্লেট প্রতিস্থাপন করতে পারেন. এটির ব্যবহার পদ্ধতি এবং অরিফিস প্লেটের মতো চেহারা রয়েছে, তাই এটি পাইপ বা সম্পর্কিত যন্ত্রগুলিতে কোনও পরিবর্তন ছাড়াই সরাসরি প্রতিস্থাপন করা যেতে পারে। এটি একটি সুষম প্রবাহ মিটার দিয়ে অরিফিস প্লেট প্রতিস্থাপন করার জন্য সমগ্র উদ্ভিদের শক্তি মিটারিং EMS রূপান্তরের জন্য খুব উপযুক্ত।
6. প্রশস্ত প্রবাহ পরিমাপ পরিসীমা. পরীক্ষামূলক ফলাফল অনুসারে, ফ্লোমিটারের কার্যক্ষমতার ভারসাম্য বজায় রাখুন যাতে এর প্রবাহের হার সর্বনিম্ন থেকে সুপারসনিক পর্যন্ত হতে পারে, যার সর্বনিম্ন রেনল্ডস সংখ্যা 200 এর নিচে এবং সর্বোচ্চ রেনল্ডস সংখ্যা 107 এর বেশি; বিটা মান 0.5 থেকে 0.90 পর্যন্ত নির্বাচন করা যেতে পারে।
7. দীর্ঘমেয়াদী স্থিতিশীলতা ভাল। অশান্ত শিয়ার ফোর্স উল্লেখযোগ্য হ্রাসের কারণে, মাধ্যম এবং থ্রটলিং উপাদানের মধ্যে সরাসরি ঘর্ষণ ব্যাপকভাবে হ্রাস পেয়েছে এবং এর β মান দীর্ঘ সময়ের জন্য অপরিবর্তিত থাকে। পুরো যন্ত্রটির কোন চলমান অংশ নেই, তাই এটি দীর্ঘ সময়ের জন্য স্থিতিশীলতা বজায় রাখতে পারে।
8. উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ মিডিয়া পরিমাপ করতে পারে। অরিফিস প্লেট এবং অন্যান্য থ্রটলিং ডিভাইসের মতো, কাজের তাপমাত্রা এবং চাপ পাইপলাইন এবং ফ্ল্যাঞ্জের উপাদান এবং গ্রেডের উপর নির্ভর করে। কাজের তাপমাত্রা 850 ডিগ্রি সেলসিয়াসে পৌঁছাতে পারে এবং কাজের চাপ 42MPa এ পৌঁছাতে পারে।
9. জটিল কাজের পরিস্থিতিতে অমেধ্য পরিমাপ করতে পারে। এর অনন্য কাঠামোগত নকশার কারণে, এটির বিশেষ কার্যক্ষমতা রয়েছে এবং এটি গ্যাস-তরল দ্বি-পর্যায়, বিভিন্ন মিশ্র গ্যাস (যেমন গ্যাস, বায়োগ্যাস, কয়লা গ্যাস ইত্যাদি), বিভিন্ন নিম্ন-তাপমাত্রার গ্যাস (যেমন এলএনজি, তরল নাইট্রোজেন, তরল অক্সিজেন, তরল হাইড্রোজেন, লিকুইড পেট্রল, লিকুইড ক্লোরিন, লিকুইড)। গ্যাস, ইত্যাদি), গ্যাস-তরল দুই-ফেজ মিডিয়া (যেমন আর্দ্রতা), স্লারি, মাল্টিফেজ ওয়াটার ফ্লো, ভাইব্রেটিং ওয়াটার প্রবাহ, ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স মিডিয়া এবং দ্বিমুখী প্রবাহ (কারণ ব্যালেন্স ফ্লোমিটার উভয় দিকে সম্পূর্ণ প্রতিসম)।
অ্যাপ্লিকেশন শিল্প:
1. পেট্রোকেমিক্যাল শিল্প: তরল, গ্যাস, এবং বাষ্প প্রবাহ হার পরিমাপ
2. তাপীয় শক্তি: বয়লারের বাষ্প, সঞ্চালনকারী জল এবং গ্যাসের পরিমাপ
3. ধাতুবিদ্যা: ব্লাস্ট ফার্নেস গ্যাস, শীতল জল, প্রক্রিয়া গ্যাস
4. জল চিকিত্সা: শিল্প বর্জ্য জল, বিশুদ্ধ জল, সংকুচিত বায়ু
