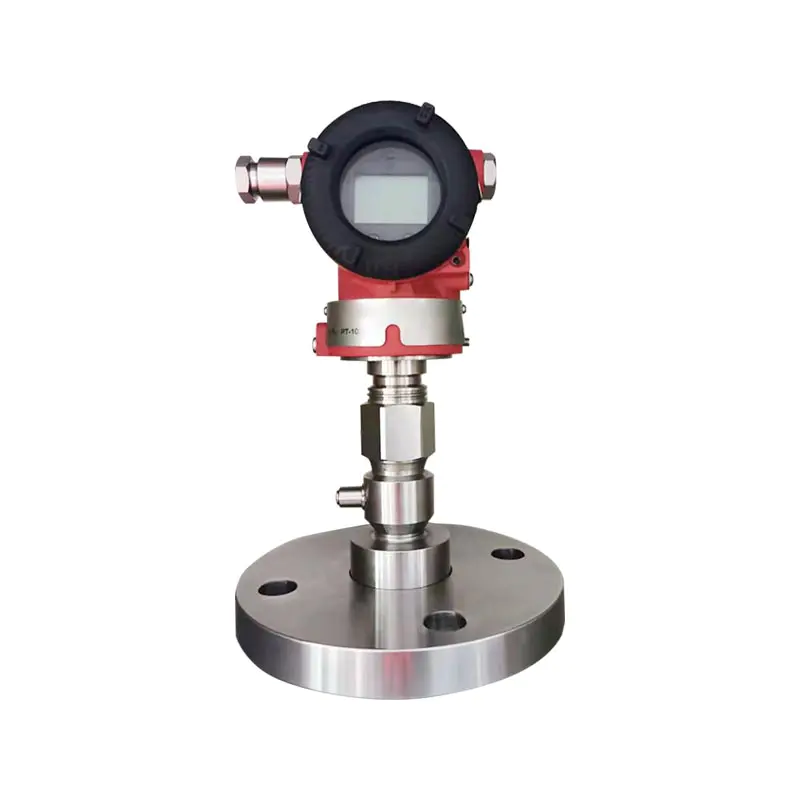

XG3051T ডিফারেনশিয়াল চাপ/পরম চাপ রিমোট ট্রান্সমিটার

পণ্য পরিচিতি:
XG3051T বুদ্ধিমান রিমোট প্রেসার ট্রান্সমিটার গেজ চাপ এবং পরম চাপ পরিমাপ সমর্থন করে। এটি ট্রান্সমিটার বডি থেকে পরিমাপ করা মাধ্যমকে বিচ্ছিন্ন করার জন্য একটি দূরবর্তী ট্রান্সমিশন কৈশিক ঝিল্লি বিচ্ছিন্নতা কাঠামো গ্রহণ করে। এটি উচ্চ সান্দ্রতা, সহজ স্ফটিককরণ, সহজ দৃঢ়করণ, শক্তিশালী জারা এবং উচ্চ-তাপমাত্রা মাঝারি কাজের অবস্থার সাথে মোকাবিলা করতে পারে, মাঝারি বাধা এবং সেন্সরগুলির ক্ষয় প্রতিরোধ করে।
আউটপুট 4-20mA সুপারইম্পোজড HART প্রোটোকল ডিজিটাল সিগন্যাল, উচ্চ নির্ভুলতা, ভাল দীর্ঘমেয়াদী স্থিতিশীলতা, অন-সাইট কনফিগারেশন ক্রমাঙ্কন সমর্থন করে, ঐচ্ছিক অন-সাইট LCD, বিস্ফোরণ-প্রুফ সুরক্ষা সহ, কাস্টমাইজযোগ্য ডায়াফ্রাম উপাদান, চাপ সংকেতের দীর্ঘ-দূরত্বের সংক্রমণ উপলব্ধি করে।

প্রযোজ্য শিল্প:
1. পেট্রোকেমিক্যাল শিল্প: প্রতিক্রিয়া জাহাজ এবং স্টোরেজ ট্যাংক চাপ পরিমাপ
2. বিদ্যুৎ: বয়লার এবং তাপ পাইপ নেটওয়ার্ক চাপ পর্যবেক্ষণ
3. ধাতুবিদ্যা: গলানোর প্রক্রিয়ায় চাপ সনাক্তকরণ
4. জল চিকিত্সা: নিকাশী এবং রাসায়নিক জল চিকিত্সা ট্যাংক চাপ
5. ফার্মাসিউটিক্যাল: ফার্মাসিউটিক্যাল প্রক্রিয়া ট্যাঙ্কের চাপ নিয়ন্ত্রণ
6. খাদ্য ও পানীয়: সান্দ্র পদার্থের চাপ পরিমাপ
7. কয়লা রাসায়নিক শিল্প: বিভিন্ন প্রক্রিয়া সরঞ্জাম চাপ সনাক্তকরণ
8. কাগজ তৈরি: পাল্প মিডিয়ার চাপ সংগ্রহ

আমাদের সাথে যোগাযোগ করুন
PREV：XG3051DP ডিফারেনশিয়াল প্রেসার রিমোট ট্রান্সমিটারপরবর্তী：XG3051T ডিফারেনশিয়াল চাপ/পরম চাপ ট্রান্সমিটার
FAQ ইনপুট আউটপুট প্রতিক্রিয়া সময় সাধারণ শর্তাবলী বৈদ্যুতিক সংযোগ মডেল এবং স্পেসিফিকেশন কোড টেবিল মাত্রা
প্রশ্ন 1: XG3051T রিমোট ট্রান্সমিটার কোন অপারেটিং অবস্থার জন্য উপযুক্ত?
উত্তর: উচ্চ সান্দ্রতা, সহজ স্ফটিককরণ, সহজ দৃঢ়করণ, শক্তিশালী জারা এবং উচ্চ-তাপমাত্রা মিডিয়ার জন্য উপযুক্ত। রিমোট ট্রান্সমিশন মেমব্রেন এবং কৈশিক বিচ্ছিন্নতার মাধ্যমে, মাধ্যমটিকে সরাসরি ট্রান্সমিটারের শরীরে প্রবেশ করা থেকে বাধা দেওয়া হয়, সেন্সরের বাধা এবং ক্ষয় রোধ করা হয়। এটি দুটি পরিমাপ মোড সমর্থন করে: গেজ চাপ এবং পরম চাপ।

প্রশ্ন 2: গেজ চাপ এবং পরম চাপের মধ্যে কীভাবে নির্বাচন করবেন?
উত্তর: আপেক্ষিক বায়ুমণ্ডলীয় চাপ পরিমাপের জন্য গেজ চাপ নির্বাচন করুন। ভ্যাকুয়াম এবং নেতিবাচক চাপ পরিমাপ করার সময়, কাজের অবস্থার রেফারেন্স হিসাবে পরম চাপ নির্বাচন করা উচিত এবং মিশ্রিত করা যাবে না; অন্যথায়, উল্লেখযোগ্য পরিমাপ ত্রুটি হবে।

প্রশ্ন 3: আউটপুট সংকেত কি? আমি কি একটি HART হ্যান্ডহেল্ড ডিভাইসের সাথে সংযোগ করতে পারি?
A: স্ট্যান্ডার্ড 4-20mA অ্যানালগ আউটপুট, HART ডিজিটাল প্রোটোকলের সাথে মিলিত, সাইট কনফিগারেশন, পরিসর পরিবর্তন, HART কন্ট্রোলারের জিরো পয়েন্ট ক্রমাঙ্কন সমর্থন করে এবং DCS এবং PLC সিস্টেমের সাথে সংযুক্ত হতে পারে।

প্রশ্ন 4: রিমোট ট্রান্সমিশন ফিল্মের জন্য উপাদানটি কীভাবে চয়ন করবেন?
একটি: প্রচলিত 316L স্টেইনলেস স্টীল; শক্তিশালী ক্ষয়কারী মিডিয়ার জন্য, Hastelloy alloy এবং tantalum ফিল্ম নির্বাচন করা যেতে পারে, এবং অর্ডার করার সময় মিডিয়ার গঠন এবং তাপমাত্রা প্রদান করা যেতে পারে।

পরিমাপ পরামিতি: গেজ চাপ, এক্সোথার্মিক চাপ, তরল স্তর।
পরিমাপ পরিসীমা
গেজ প্রেসার রিমোট ট্রান্সমিটার নিম্ন সীমা: -100% ইউআরএল থেকে শুরু (নিরবচ্ছিন্নভাবে সামঞ্জস্যযোগ্য)
ঊর্ধ্ব সীমা: 100% ইউআরএল পর্যন্ত (নিরবচ্ছিন্নভাবে সামঞ্জস্যযোগ্য)
পরম চাপ রিমোট ট্রান্সমিটার নিম্ন সীমা: 0 ~ 100% URL থেকে শুরু (নিরবচ্ছিন্নভাবে সামঞ্জস্যযোগ্য)
ঊর্ধ্ব সীমা: 100% ইউআরএল পর্যন্ত (নিরবচ্ছিন্নভাবে সামঞ্জস্যযোগ্য)

পরিমাপ পরিসীমা

সারণি 1 — রেঞ্জ কোড এবং রেঞ্জের মধ্যে সম্পর্ক
রেঞ্জ কোড ন্যূনতম পরিসর সর্বোচ্চ পরিসীমা রেটেড চাপ (সর্বোচ্চ)
C 6 kPa 40 kPa স্তরের ফ্ল্যাঞ্জের রেট করা চাপ
D 25 kPa 250 kPa
F 30 kPa 3 এমপিএ
G 1 এমপিএ 10 এমপিএ
H 2.1 MPa 21 এমপিএ
I 4 এমপিএ 40 এমপিএ
L 6 kPa abs 40 kPa abs
M 25 kPa abs 250 kPa abs
O 30 kPa abs 3 এমপিএ abs
সারণী 2 — রিমোট ফ্ল্যাঞ্জ এবং ন্যূনতম পরিসরের তুলনা সারণি
ফ্ল্যাঞ্জ টাইপ নামমাত্র ব্যাস সর্বনিম্ন/সর্বোচ্চ পরিসর সর্বোচ্চ কৈশিক দৈর্ঘ্য
ফ্ল্যাট টাইপ DN 25/1" 160kPa/25MPa 10মি
DN 50/2" 10kPa/10MPa 12 মি
DN 80/3" 6kPa/10MPa 16 মি
DN 4" 6kPa/3MPa 16 মি
সন্নিবেশিত প্রকার DN 50/2" 16kPa/10MPa 10মি
DN 80/2" 6kPa/10MPa 16 মি
DN 4" 6kPa/3MPa 16 মি

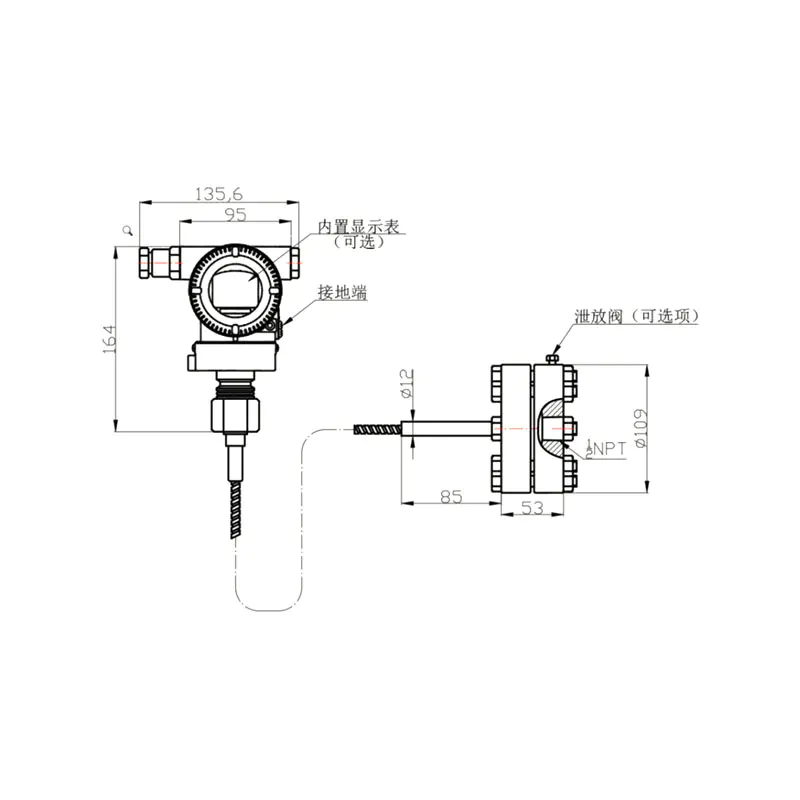

থ্রেড-মাউন্ট করা রিমোট টাইপ বাইরের ব্যাস 109 মিমি 160kPa/25MPa 10মি

গেজ চাপ / পরম চাপ দূরবর্তী ট্রান্সমিটারের ন্যূনতম পরিসর সারণি 1 এবং সারণী 2-এ উল্লেখিত ন্যূনতম রেঞ্জের বৃহত্তর মান হতে হবে। সামঞ্জস্য করা পরিসীমা ন্যূনতম পরিসরের চেয়ে কম হবে না।
গেজ চাপ / পরম চাপ রিমোট ট্রান্সমিটারের সর্বোচ্চ পরিসীমা ট্রান্সমিটার বডির সর্বোচ্চ পরিসীমা এবং দূরবর্তী ফ্ল্যাঞ্জের রেটেড চাপের মধ্যে ছোট মান হতে হবে।

আউটপুট সংকেত
2-তার, 4-20 mA DC HART আউটপুট, ডিজিটাল যোগাযোগ; HART প্রোটোকল 4-20 mA ডিসি সংকেতের উপর চাপানো হয়।
আউটপুট সংকেত সীমা: Imin = 3.9 mA, Imax = 20.5 mA
অ্যালার্ম কারেন্ট (কনফিগারযোগ্য মোড)
নিম্ন অ্যালার্ম মোড (ন্যূনতম) 3.7 mA
উচ্চ অ্যালার্ম মোড (সর্বোচ্চ) 21 mA
অ্যালার্ম মোড নেই (হোল্ড) একটি ফল্টের আগে বৈধ বর্তমান মান ধরে রাখে
অ্যালার্ম কারেন্টের স্ট্যান্ডার্ড সেটিং উচ্চ অ্যালার্ম মোড


পরিবর্ধক উপাদানের স্যাঁতসেঁতে ধ্রুবক হল 0.1 সেকেন্ড; সেন্সর এবং রিমোট সীল ফ্ল্যাঞ্জের সময় ধ্রুবক 0.2 ~ 6 সেকেন্ডের মধ্যে থাকে, সেন্সরের পরিসর, পরিসরের অনুপাত, কৈশিক দৈর্ঘ্য এবং ফিল ফ্লুইডের সান্দ্রতার উপর নির্ভর করে।
অতিরিক্ত সামঞ্জস্যযোগ্য সময় ধ্রুবক রেঞ্জ 0.1 ~ 60 s. থেকে

ইনস্টলেশন শর্তাবলী
কৈশিক টিউব ছাড়া গেজ / পরম চাপ রিমোট ট্রান্সমিটারগুলি দূরবর্তী ফ্ল্যাঞ্জের মাধ্যমে সরাসরি মাউন্ট করা যেতে পারে। অবস্থান বিচ্যুতি একটি সংশোধনযোগ্য শূন্য স্থানান্তর ঘটাবে। ইলেকট্রনিক্স হাউজিং 360° পর্যন্ত ঘোরাতে পারে এবং সেট স্ক্রু যেকোনো অবস্থানে এটিকে সুরক্ষিত করতে পারে।

গেজ / পরম চাপ দূরবর্তী ফ্ল্যাঞ্জ ANSI/DIN মান মেনে মেটিং ফ্ল্যাঞ্জের সাথে সংযোগ করে। এই ধরনের মিলনের ফ্ল্যাঞ্জগুলি নরম গ্যাসকেট এবং মাউন্টিং বোল্ট এবং বাদাম দিয়ে সজ্জিত করা উচিত (বল্টু এবং বাদাম ব্যবহারকারীদের জন্য ঐচ্ছিক)।

কৈশিক টিউব সহ গেজ / পরম চাপ রিমোট ট্রান্সমিটারের জন্য: যদি ট্রান্সমিটার বডির নীচে রিমোট সিল অ্যাসেম্বলি ইনস্টল করা থাকে, তবে রিমোট সিল অ্যাসেম্বলি এবং ট্রান্সমিটার বডির মধ্যে সর্বোচ্চ উচ্চতার পার্থক্য 5 মিটারের কম হবে। যখন অপারেটিং চাপ 100 kPa পরম নিচে হয়, রিমোট সীল সমাবেশের নীচে ট্রান্সমিটার বডি ইনস্টল করুন।

কৈশিক টিউবের সর্বনিম্ন নমন ব্যাসার্ধ 75 মিমি। কোন coiling অনুমোদিত!

পরিবেশগত অবস্থা

পরিবেষ্টিত তাপমাত্রা
সর্বনিম্ন ভরপুর তরল উপর নির্ভর করে
সর্বোচ্চ 85 ℃
এলসিডি এবং এফকেএম সিল সহ -20 ~ 65 ℃
স্টোরেজ / পরিবহন তাপমাত্রা
সর্বনিম্ন ভরপুর তরল উপর নির্ভর করে
সর্বোচ্চ 85 ℃
আপেক্ষিক আর্দ্রতা 0 ~ 100 %
শক প্রতিরোধ
ত্বরণ 50 গ্রাম
সময়কাল 11 মি.সে
কম্পন প্রতিরোধের 2 গ্রাম 500 Hz পর্যন্ত
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) পরের পৃষ্ঠায় টেবিল 4 "EMC পরিশিষ্ট" দেখুন

প্রক্রিয়া মাঝারি সীমা তাপমাত্রা সীমা
মাঝারি তাপমাত্রা: -30 ~ 400 ডিগ্রি সেলসিয়াস

সারণী 3 ভরাট তরল, অপারেটিং তাপমাত্রা এবং ন্যূনতম অপারেটিং চাপের সম্পর্ক
তরল পূরণ করুন সিলিকন তেল (এস) উচ্চ-তাপ সিলিকন তেল (H) আল্ট্রা-হাই-টেম্প সিলিকন তেল (U) উদ্ভিজ্জ তেল (V)
ঘনত্ব @25℃ 960 কেজি/মি³ 980 কেজি/মি³ 1020 কেজি/মি³ 937 কেজি/মি³
অপারেটিং তাপমাত্রা পরিসীমা -30 ~ 200℃ -10 ~ 350℃ -10 ~ 400℃ 0 ~ 250℃
তাপমাত্রা অপারেটিং প্রেসার রেঞ্জ (kPa পরম)
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250℃ >100 >100 >100
350℃ >100 >100
400℃ >100

দ্রষ্টব্য: উপরোক্ত তাপমাত্রা এবং চাপের সীমা অতিক্রম করে এমন কোনো মানগুলিতে বিশেষ মনোযোগ দেওয়া উচিত; এই মাধ্যমে পূরণ করা যেতে পারে
বিশেষ নকশা।

আইটেম স্পেসিফিকেশন
ট্রান্সমিটার শরীরের চাপ সীমা সর্বোচ্চ চাপ ভ্যাকুয়াম
রিমোট ফ্ল্যাঞ্জ রেটেড প্রেসার ANSI: 150 psi ~ 600 psi
DIN: PN 1.6 MPa ~ PN 10 MPa
ওজন DN 50/2": প্রায় 7 ~ 10 কেজি
DN 80/3": প্রায়। 8 ~ 11 কেজি
DN 4": প্রায় 9 ~ 12 কেজি
বিস্ফোরণ-প্রুফ কর্মক্ষমতা NEPSI ফ্লেমপ্রুফ: Ex dⅡC T6
NEPSI অভ্যন্তরীণ নিরাপত্তা: প্রাক্তন iaⅡC T4
অনুমোদিত অপারেটিং তাপমাত্রা -40 ℃ ~ 65 ℃

শক্তি এবং লোড শর্তাবলী
পাওয়ার সাপ্লাই ভোল্টেজ হল 24V
R≤(Us-12V) /Imax kQ 2
যেখানে Imax=23 mA
সর্বাধিক পাওয়ার সাপ্লাই ভোল্টেজ: 42VDC
ন্যূনতম পাওয়ার সাপ্লাই ভোল্টেজ: 12VDC, 15VDC (ব্যাকলাইট LCD ডিসপ্লে)
ডিজিটাল যোগাযোগ লোড পরিসীমা: 250 ~ 600Q

আইটেম স্পেসিফিকেশন
উপাদান
পরিমাপ ক্যাপসুল স্টেইনলেস স্টীল 316L
ডায়াফ্রাম স্টেইনলেস স্টীল 316L, Hastelloy C, Tantalum
প্রসেস ফ্ল্যাঞ্জ স্টেইনলেস স্টীল 304
তরল পূরণ করুন সিলিকন তেল, হাই-টেম্প সিলিকন তেল, আল্ট্রা-হাই-টেম্প সিলিকন তেল, উদ্ভিজ্জ তেল
ট্রান্সমিটার হাউজিং Epoxy আবরণ সঙ্গে অ্যালুমিনিয়াম খাদ
হাউজিং গ্যাসকেট নাইট্রিল রাবার (এনবিআর)
নেমপ্লেট স্টেইনলেস স্টীল 304
বৈদ্যুতিক সংযোগ M20×1.5 তারের গ্রন্থি; 0.5 ~ 2.5 mm² কন্ডাক্টরের জন্য উপযুক্ত টার্মিনাল
প্রক্রিয়া সংযোগ রিমোট সিল ফ্ল্যাঞ্জ ANSI বা DIN মান মেনে চলে। সরাসরি মাউন্ট উপলব্ধ; মাত্রা অঙ্কন পড়ুন
হাউজিং প্রোটেকশন ক্লাস IP67
সারণি 4 EMC অ্যানেক্স
না. টেস্ট আইটেম বেসিক স্ট্যান্ডার্ড পরীক্ষার শর্ত কর্মক্ষমতা স্তর
1 বিকিরিত নির্গমন (ঘের) GB/T 9254-2008 টেবিল 5 30MHz ~ 1000MHz পাস
2 কন্ডাক্টেড এমিশন (ডিসি পাওয়ার পোর্ট) GB/T 9254-2008 টেবিল 1 0.15MHz ~ 30MHz পাস
3 ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD) অনাক্রম্যতা GB/T 17626.2-2006 4kV (যোগাযোগ), 8kV (এয়ার) B
4 বিকিরিত আরএফ ইলেক্ট্রোম্যাগনেটিক ফিল্ড ইমিউনিটি GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 পাওয়ার ফ্রিকোয়েন্সি ম্যাগনেটিক ফিল্ড ইমিউনিটি GB/T 17626.8-2006 30A/m A
6 বৈদ্যুতিক দ্রুত ক্ষণস্থায়ী বিস্ফোরণ প্রতিরোধ ক্ষমতা GB/T 17626.4-2008 2kV (5/50ns, 5kHz) B
7 অনাক্রম্যতা বৃদ্ধি GB/T 17626.5-2008 1kV (লাইন থেকে লাইন) B
2kV (আর্থ থেকে রেখা) (1.2us/50us)
8 RF ক্ষেত্র দ্বারা প্ররোচিত ব্যাঘাত প্রতিরোধ ক্ষমতা GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

নোট:
(1) পারফরম্যান্স লেভেল A: পরীক্ষার সময় পারফরম্যান্স প্রযুক্তিগত বৈশিষ্ট্যের সীমার মধ্যে থাকে।
(2) পারফরম্যান্স লেভেল B: পরীক্ষার সময় সাময়িক অবনতি বা ফাংশন/পারফরম্যান্সের ক্ষতি হতে পারে, কিন্তু ইউনিট স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করতে পারে। প্রকৃত অপারেটিং স্থিতি এবং সঞ্চিত ডেটা অপরিবর্তিত থাকে৷৷

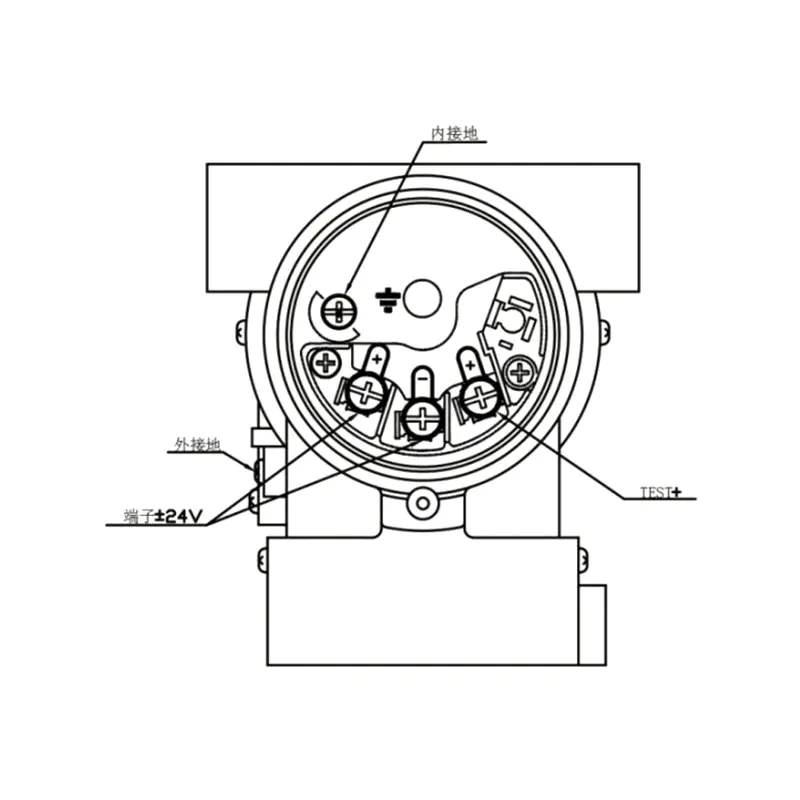

চিত্র 6: বৈদ্যুতিক সংযোগ চিত্র
100006

দ্রষ্টব্য: দ্রুত ইন্টারফেস ফাংশন সিগন্যাল টার্মিনালের সমতুল্য।

1 বেসিক টাইপ গেজ/এবসোলুট প্রেসার রিমোট ট্রান্সমিটার — ফ্ল্যাঞ্জ নির্বাচন
10 বেসিক টাইপ গেজ/এবসোলুট প্রেসার রিমোট সিল অ্যাসেম্বলি
1 আরএন- সরাসরি ইনস্টলেশনের ধরন, কোন কৈশিক নল নেই
আরএস- কৈশিক নল দিয়ে
20 প্রক্রিয়া সংযোগ নামমাত্র ব্যাস সীল মুখের ধরন ডায়াফ্রাম / সীল মুখের উপাদান
A DN50 DIN2501 E DIN2526 টাইপ করুন স্টেইনলেস স্টীল 316L
B DN50 DIN2502 E DIN2526 টাইপ করুন হ্যাস্টেলয় সি
C DN50 DIN2503 E DIN2526 টাইপ করুন ট্যানটালাম
H DN80 DIN2504 E DIN2526 টাইপ করুন স্টেইনলেস স্টীল 316L
I DN80 DIN2505 E DIN2526 টাইপ করুন হ্যাস্টেলয় সি
G DN80 DIN2506 E DIN2526 টাইপ করুন ট্যানটালাম
D DN2" ANSI B 16.5 RF ANSI B16.5 স্টেইনলেস স্টীল 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 হ্যাস্টেলয় সি
F DN2" ANSI B 16.5 RF ANSI B16.5 ট্যানটালাম
K DN3" ANSI B 16.5 RF ANSI B16.5 স্টেইনলেস স্টীল 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 হ্যাস্টেলয় সি
M DN3" ANSI B 16.5 RF ANSI B16.5 ট্যানটালাম
N DN4" ANSI B 16.5 RF ANSI B16.5 স্টেইনলেস স্টীল 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 হ্যাস্টেলয় সি
P DN4" ANSI B 16.5 RF ANSI B16.5 ট্যানটালাম
Q DN100 DIN2501 E DIN2526 টাইপ করুন স্টেইনলেস স্টীল 316L
S DN100 DIN2501 E DIN2526 টাইপ করুন হ্যাস্টেলয় সি
T DN100 DIN2501 E DIN2526 টাইপ করুন ট্যানটালাম
30 রেটেড চাপ ফ্ল্যাঞ্জ প্রেসার স্ট্যান্ডার্ড
1 PN 1MPa/4MPa DIN2501
2 PN 6.4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
বর্ণনা
40 F ফ্ল্যাট টাইপ
H সন্নিবেশিত প্রকার, স্টেইনলেস স্টীল 316L, সন্নিবেশ দৈর্ঘ্য 50 মিমি
I সন্নিবেশিত প্রকার, স্টেইনলেস স্টীল 316L, সন্নিবেশ দৈর্ঘ্য 100 মিমি
G সন্নিবেশিত প্রকার, স্টেইনলেস স্টিল 316L, সন্নিবেশ দৈর্ঘ্য 150 মিমি
L ঢোকানো প্রকার, হ্যাস্টেলয় সি, সন্নিবেশ দৈর্ঘ্য 50 মিমি
M ঢোকানো প্রকার, হ্যাস্টেলয় সি, সন্নিবেশ দৈর্ঘ্য 100 মিমি
N ঢোকানো প্রকার, হ্যাস্টেলয় সি, সন্নিবেশ দৈর্ঘ্য 150 মিমি
Z বিশেষ (কাস্টম তৈরি)
50 তরল পূরণ করুন অপারেটিং টেম্প। পরিসর
S সিলিকন তেল -30 ~ 200 ℃
H উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 350 ℃
U অতি-উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 400 ℃
V উদ্ভিজ্জ তেল 0 ~ 250 ℃
F ফ্লোরিনযুক্ত তেল -30 ~ 260 ℃
L আল্ট্রা-লো-টেম্পারেচার ফিল ফ্লুইড -100 ~ 100 ℃
Z আল্ট্রা-হাই-টেম্পারেচার ফিল ফ্লুইড 10 ~ 600 ℃
60 কৈশিক দৈর্ঘ্য
0 কৈশিক ছাড়া, সরাসরি মাউন্ট টাইপ
1 1 মি
2 2 মি
3 3 মি
4 4 মি
5 5 মি
6 6 মি
7 7 মি
8 8 মি
9 9 মি
10 10 মি
11 11 মি
12 12 মি
… …
70 কৈশিক অংশ বৈশিষ্ট্য
N কোনোটিই নয়
P পিভিসি প্রতিরক্ষামূলক স্তর সঙ্গে কৈশিক
80 ভেজা প্রক্রিয়া ফ্ল্যাঞ্জের ডায়াফ্রাম ফেস ফর্ম
N কোনোটিই নয়
1 এফইপি (ফ্লোরিনেটেড ইথিলিন প্রোপিলিন) 316L (তাপ ≤ 180 ℃) এর উপর প্রলিপ্ত
2 PFA (perfluoroalkoxy) 316L (তাপ। ≤ 260 ℃) উপর প্রলিপ্ত
3 PTFE ঝিল্লি ডায়াফ্রামে আটকানো (শুধুমাত্র ফ্ল্যাট টাইপ)
4 316L (temp. ≤ 180 ℃) তে FEP প্রলিপ্ত (শুধুমাত্র সন্নিবেশিত প্রকার)
5 316L (তাপ। ≤ 260 ℃) উপর PFA প্রলিপ্ত (শুধুমাত্র সন্নিবেশিত প্রকার)
6 ভ্যাকুয়াম-প্রুফ চিকিত্সা

অভ্যন্তরীণ ডায়াফ্রাম সহ চাপ/পরম চাপ দূরবর্তী সীল সমাবেশের জন্য 2 বিকল্প [6]
10 অভ্যন্তরীণ ডায়াফ্রাম সহ দূরবর্তী সীল সমাবেশ
আরএন- কৈশিক ছাড়া সরাসরি মাউন্ট টাইপ
আরএস- কৈশিক সহ
20 প্রক্রিয়া সংযোগ নামমাত্র ব্যাস সীল মুখের ধরন ডায়াফ্রাম / সীল মুখের উপাদান
U DN25 DIN 2501 D DN2526 টাইপ করুন স্টেইনলেস স্টীল 316L স্টেইনলেস স্টীল 316L
V DN25 DIN 2501 D DN2526 টাইপ করুন হ্যাস্টেলয় সি হ্যাস্টেলয় সি
W DN25 DIN 2501 D DN2526 টাইপ করুন ট্যানটালাম ট্যানটালাম
X DN1" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 স্টেইনলেস স্টীল 316L স্টেইনলেস স্টীল 316L
Y DN1" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 হ্যাস্টেলয় সি হ্যাস্টেলয় সি
Z DN1" ANSI B 16.5 আরএফ টাইপ ANSI B 16.5 ট্যানটালাম ট্যানটালাম
30 রেটেড চাপ ফ্ল্যাঞ্জ স্ট্যান্ডার্ড স্টেইনলেস স্টীল 316L
1 PN 1MPa/4MPa DIN 2501
2 PN 6.3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 তরল পূরণ করুন তাপমাত্রা পরিসীমা
S সিলিকন তেল -30 ~ 200℃
H উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 350℃
V উদ্ভিজ্জ তেল 0 ~ 250℃
F ফ্লোরিনযুক্ত তেল -30 ~ 260℃
50 বর্ণনা
1 1 মি
2 2 মি
3 3 মি
4 4 মি
5 5 মি
6 6 মি
… …
60 বর্ণনা
N কোনোটিই নয়
P পিভিসি প্রতিরক্ষামূলক স্তর সঙ্গে কৈশিক
70 বর্ণনা
N কোনোটিই নয়
3 PTFE মেমব্রেন দিয়ে ডায়াফ্রাম পেস্ট করা হয়েছে (তাপমাত্রা ≤200℃)
6 ভ্যাকুয়াম-প্রুফ চিকিত্সা
80 কোড বর্ণনা
1 PTFE (পলিটেট্রাফ্লুরোইথিলিন)
2 স্টেইনলেস স্টীল 316
3 হ্যাস্টেলয় সি
4 ট্যানটালাম

দ্রষ্টব্য 6: অভ্যন্তরীণ ডায়াফ্রাম সহ ডিভাইসগুলির জন্য চাপ/ভ্যাকুয়াম রিমোট ট্রান্সমিশন সিল নির্বাচন করার সময়, প্রথমে XG3051T গেজ/ভ্যাকুয়াম ট্রান্সমিটারের নির্বাচন সম্পূর্ণ করুন এবং XG3051T বিকল্প সারণীতে 40 সারি থেকে R বিকল্পটি নির্বাচন করুন৷

3 স্ক্রু মাউন্টেড গেজ/পরম চাপ দূরবর্তী সীল সমাবেশ নির্বাচন [10]
10 স্ক্রু মাউন্ট করা গেজ/পরম চাপ দূরবর্তী সীল সমাবেশ
RTW- কৈশিক সহ
20 বর্ণনা
U স্টেইনলেস স্টীল 316L
V হ্যাস্টেলয় সি
W ট্যানটালাম
30 ফ্লাশিং/ভেন্ট হোল
1 কোনোটিই নয়
0 গর্ত সহ
40 তরল পূরণ করুন তাপমাত্রা পরিসীমা
S সিলিকন তেল -30 ~ 200℃
H উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 350℃
U অতি-উচ্চ-তাপমাত্রা সিলিকন তেল -10 ~ 400℃
V উদ্ভিজ্জ তেল 0 ~ 250℃
F ফ্লোরিনযুক্ত তেল -30 ~ 260℃
L আল্ট্রা-লো-টেম্পারেচার ফিল ফ্লুইড -100 ~ 100℃
Z আল্ট্রা-হাই-টেম্পারেচার ফিল ফ্লুইড 10 ~ 600℃
50 বর্ণনা
1 1 মি
2 2 মি
3 3 মি
4 4 মি
5 5 মি
6 6 মি
50 8 8 মি
… …
কৈশিক অংশ বৈশিষ্ট্য
60 N কোনোটিই নয়
P পিভিসি প্রতিরক্ষামূলক স্তর সঙ্গে কৈশিক
70 ভেজা ফ্ল্যাঞ্জ ডায়াফ্রাম ফেস ফর্ম
N কোনোটিই নয়
P ভ্যাকুয়াম-প্রুফ চিকিত্সা

দ্রষ্টব্য 10: একটি থ্রেড-মাউন্ট করা রিমোট কন্ট্রোল ফ্ল্যাঞ্জ সিলিং ডিভাইস নির্বাচন করার সময়, প্রথমে XG3051T গেজ চাপ/পরম চাপ ট্রান্সমিটার বডি সেকশনের জন্য নির্বাচন সম্পূর্ণ করুন এবং XG3051T বিকল্প টেবিলের 40 সারিতে রিমোট ট্রান্সমিশনের জন্য বিকল্প R নির্বাচন করুন।

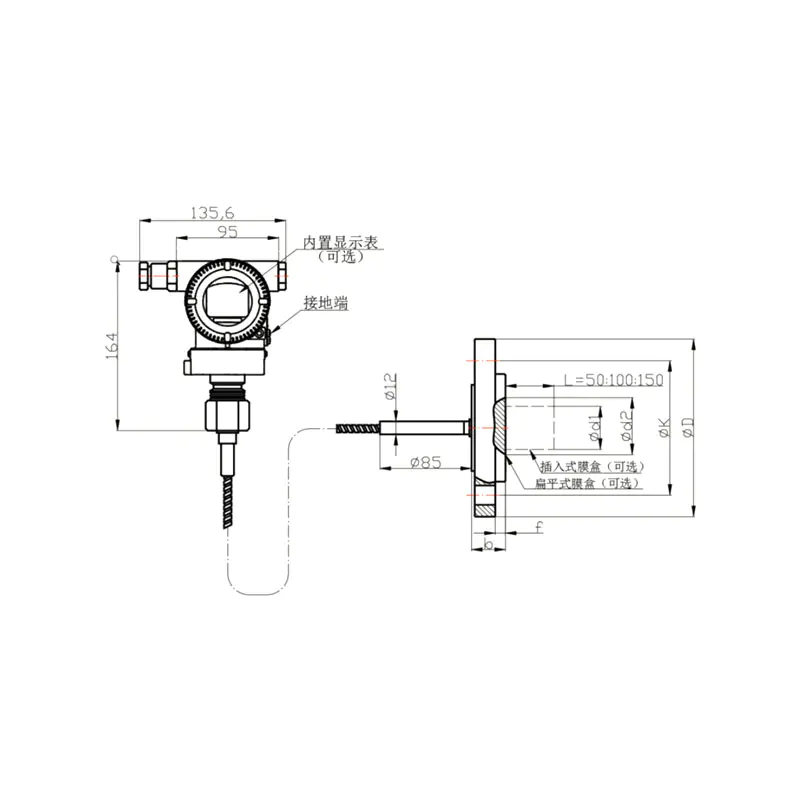

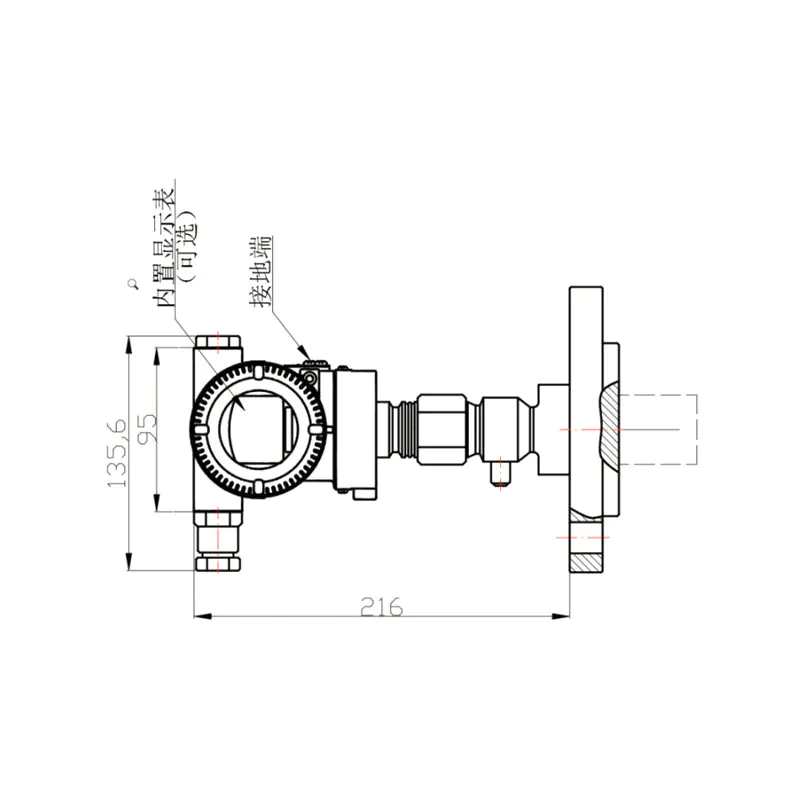

চিত্র 1. বেসিক টাইপ রিমোট সিলিং ডিভাইস ডায়াগ্রাম (আরএস টাইপ) চিত্র 2. বেসিক টাইপ রিমোট সিলিং ডিভাইস ডাইরেক্ট মাউন্টিং ডায়াগ্রাম (আরএন টাইপ)
100051-KqgD 100042-3GnN
নামমাত্র ব্যাস রেটেড চাপ ΦD ΦK Φd1 (ঢোকানো) Φd2 (ফ্ল্যাট) Φd3 t b বোল্ট (পরিমাণ) বোল্ট (থ্রেড)
ডিএন50(সীল মুখ DIN 2526-E, Flange DIN 2501) পিএন1.6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
ডিএন80(সীল মুখ DIN 2526-E, Flange DIN 2501) পিএন1.6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

দ্রষ্টব্য: ব্যবহারকারীরা ঐচ্ছিকভাবে বোল্ট এবং বাদাম ইনস্টল করতে পারেন।

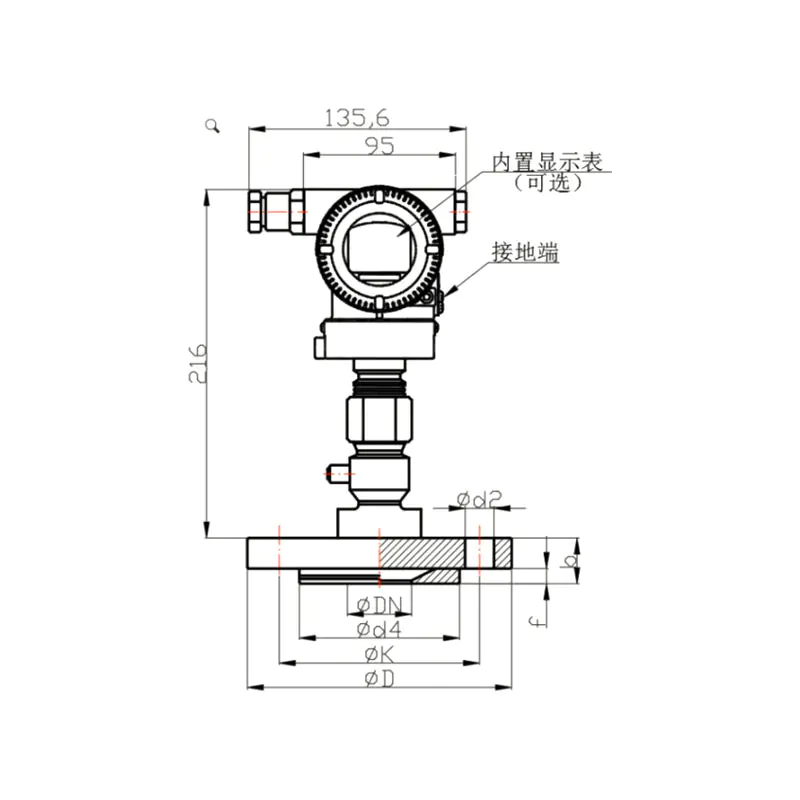

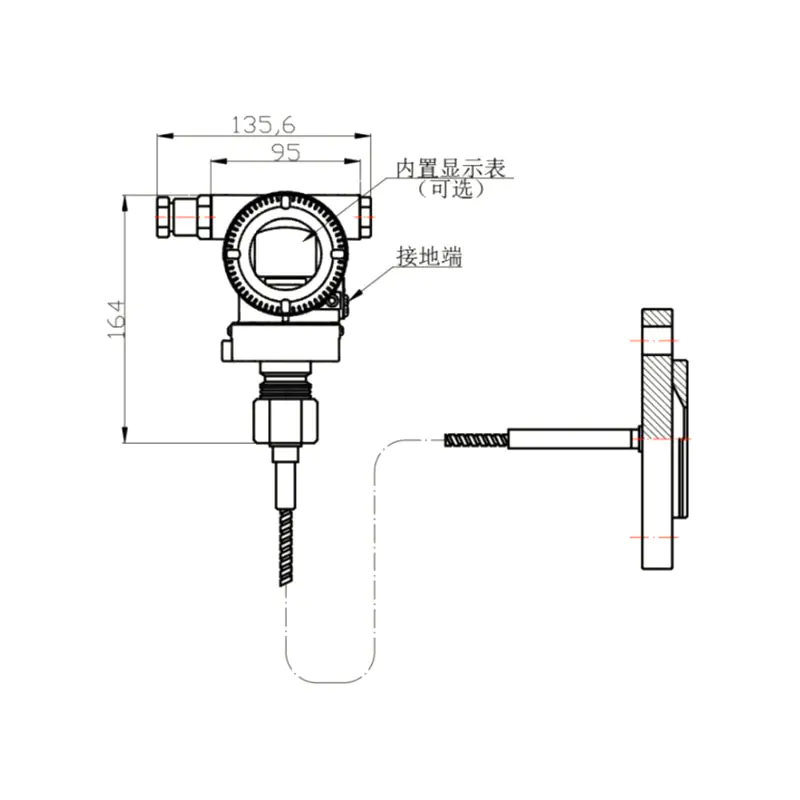

চিত্র 3: অভ্যন্তরীণ ডায়াফ্রাম সহ রিমোট সিলিং ডিভাইস (ইউএস টাইপ) চিত্র 4: অভ্যন্তরীণ ডায়াফ্রাম সহ রিমোট কন্ট্রোল সিল ডিভাইসের সরাসরি ইনস্টলেশন ডায়াগ্রাম (UN টাইপ) চিত্র 5: থ্রেডেড ইনস্টলেশন টাইপ রিমোট কন্ট্রোল সিলিং ডিভাইস ডায়াগ্রাম (RTW টাইপ)
100033 100015 100024
টেবিল 6 ডিআইএন 2501 সংযোগের জন্য অভ্যন্তরীণ ডায়াফ্রাম সহ দূরবর্তী সীল সমাবেশের কাঠামোগত মাত্রা
DN PN মাত্রা, মিমি ওজন (কেজি)
D K d4 b f H d2 G2
25 1MPa/4MPa 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
সারণী 7 ANSI B 16.5 সংযোগের জন্য অভ্যন্তরীণ ডায়াফ্রাম সহ দূরবর্তী সীল সমাবেশের কাঠামোগত মাত্রা
DN psi মাত্রা, মিমি G₂ UNC ওজন (কেজি)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

সম্পর্কিত পণ্য

Xinguo Group Co., Ltd.
আমাদের সম্পর্কে Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. হল একটি উচ্চ-প্রযুক্তিমূলক প্রতিষ্ঠান যার মধ্যে Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. এবং Anhui Xinguo Precious Metals Co., Ltd. সহ সহায়ক সংস্থাগুলি রয়েছে। সভ্য শহর। এটির একটি নিবন্ধিত মূলধন রয়েছে 118 মিলিয়ন RMB, এটি 150 মিউ এর বেশি ভূমি এলাকা এবং 60,000 বর্গ মিটার একটি বিল্ডিং এলাকা কভার করে। কোম্পানির বর্তমানে 300 জনেরও বেশি কর্মচারী রয়েছে, যাদের মধ্যে সিনিয়র ইঞ্জিনিয়ার, প্রকৌশলী এবং সহকারী প্রকৌশলী সহ 50 জনের বেশি পেশাদার এবং প্রযুক্তিগত কর্মী রয়েছে।
The Group is a China Custom XG3051T ডিফারেনশিয়াল চাপ/পরম চাপ রিমোট ট্রান্সমিটার Manufacturers and XG3051T ডিফারেনশিয়াল চাপ/পরম চাপ রিমোট ট্রান্সমিটার Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. একটি সম্পূর্ণ পরিসরের নির্ভুল ধাতুর উপকরণ তৈরির জন্য নিবেদিত এবং চায়না ইন্সট্রুমেন্ট অ্যান্ড কন্ট্রোল সোসাইটির ইন্সট্রুমেন্ট ম্যাটেরিয়ালস শাখার কাউন্সিল সদস্য হিসেবে কাজ করে। এর ফ্ল্যাগশিপ পণ্যগুলি থার্মোকল অ্যালয় তারগুলি (কে, এন, ই, জে, টি প্রকারের), থার্মোকল ক্ষতিপূরণের খাদ তারগুলি (কেএক্স, এক্স, এনএক্স, জেএক্স, টিএক্স, কেসিএ, কেসিবি, এনসি, এসসি), উচ্চ-প্রতিরোধের হিটিং অ্যালয়স, যথার্থ প্রতিরোধের অ্যালয়, হিটিং ম্যান-কোপল, অ্যালয়, অ্যালয়্যান্স, অ্যালয়েস। খাদ এবং মোনেল সংকর ধাতু। এই পণ্যগুলি বিমান চালনা, পেট্রোলিয়াম, রাসায়নিক প্রকৌশল, যন্ত্রপাতি উত্পাদন, শক্তি এবং শক্তি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
আরও দেখুন
  • 0বছর

    প্রতিষ্ঠিত হয়

  • 0+মিউ

    একটি এলাকা আবরণ

  • 0+

    অভিজ্ঞ কর্মচারী

  • 0㎡

    বিল্ডিং এলাকা

সার্টিফিকেট
সংবাদ সঙ্গে আপনি প্রদান
সর্বশেষ এন্টারপ্রাইজ এবং শিল্প খবর
আরও দেখুন
